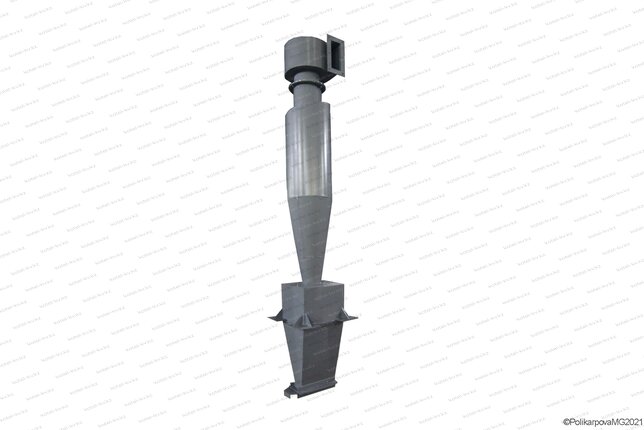

Одиночный циклон ЦН 15

Циклон одиночный типа ЦН 15

Циклоны ЦН 15 одиночные представляют собой пылеуловители, осуществляют сухую очистку газов и воздуха, выделяющихся при различных процессах производства, например таких, как обжиг, агломерация, сушка, сжигание топлива, служат пылеуловителями в черной и цветной металлургии, химической, нефтяной, машиностроительной промышленности, на предприятиях энергетики и других.

Одиночные циклоны ЦН 15 просты по своей конструкции, что дает минимальные затраты на расходные материалы, за счет этого значительно удешевляется их эксплуатация. Установки применяются для безотходного производства.

Запрещено применять циклоны типа ЦН 15 одиночные в местах, которые подвергаются взрыву, не желательно применение для улавливания больших частиц при маленьких диаметрах агрегатов. Наиболее эффективная фильтрация зависит от размеров частиц пыли, чем больше размер, тем выше степень очистки.

Одиночные циклоны ЦН-15 технические характеристики

Конструкция циклонов типа ЦН 15 одиночных

Конструкция одиночных циклонов типа ЦН 15 рассчитана на температуру до 400 °С и разряжение (давление) 5(500) кПа (кгс/м2).

Одиночные циклоны ЦН-15 с улиткой производятся одиночного исполнения.

Аппараты изготавливают как левого исполнения, так и правого, могут устанавливаться на всасывающей линии вентилятора или на нагнетании. Работа с абразивной пылью вызывает износ крыльчаток вентилятора, поэтому циклон ЦН-15 одиночного типа рекомендуется устанавливать перед вентилятором.

В обычных условиях нормальная скорость в цилиндрической части циклона считается 4 м/с, при работе с абразивной пылью оптимальная скорость 2.5 м/с.

Бункер имеет пирамидальную форму, предназначен для временного хранения пылевых частиц удаленных из общего воздушного потока, обеспечивает удобство их дальнейшей выгрузки.

Циклон одиночный ЦН 15 принцип работы

При вращении воздушного потока в корпусе пылеуловителя образуются центробежные силы и происходит выделение частиц из газовоздушной среды. Через патрубок в аппарат входит загрязненный воздух. Вращаясь воздух опускается вниз вдоль стенок. Частицы пыли попадают в бункер через пылеотводящее отверстие. В бункере пылевые частицы накапливаются и при помощи затвора удаляются. Обеспыленный воздушный поток поднимается вверх и удаляется через трубу наружу.

Условное обозначение одиночных циклонов ЦН-15

Пример: Циклон ЦН 15-400х1УП

• Ц - обозначение циклона;
• Н - обозначение конструкции НИИОгаза;
• 15 - наклон входного патрубка относительно горизонтали (угол наклона в градусах);
• 400 - обозначается внутренний диаметр цилиндрической части циклона (в мм.);
• 1 - количество циклонов;
• У - камера очищенного газа - "улитка";
• П - пирамидальная форма бункера.

Циклоны ЦН-15 одиночные, в зависимости от требований предъявляемых к очистке газа, могут иметь либо самостоятельное применение, либо использоваться в качестве агрегатов первой или второй ступеней очистки, в сочетании с другими газоочистными агрегатами.

Основные параметры

• Температура очищаемого газа, °С не более 400
• Давление (разрежение), кПа (кгс/м²) не более 5 (500)
• Массовая концентрация пыли в очищаемом газе, г/м³:

для слабослипающихся пылей не более 1000

для среднеслипающихся пылей 250

• Коэффициент гидравлического сопротивления:

для циклонов ЦН - 15 с "улиткой" - 175;

для одиночных циклонов - 147.

Материалом для изготовления одиночных циклонов типа ЦН 15 служит углеродистая сталь при температуре до 40 °С, при температуре ниже -40 °С используют низколигированные стали.
