Циклоны ЦН-15-400

Циклоны ЦН 15-400

Циклоны ЦН 15-400 представляют собой пылеуловители. Циклоны ЦН 15-400 производят фильтрацию запыленного воздуха. Циклоны ЦН осуществляют сухую очистку газов и воздуха, выделяющихся при различных процессах производства, например таких как обжиг, агломерация, сушка, сжигание топлива. ЦН 15-400 служат пылеуловителями в черной и цветной металлургии, химической, нефтяной, машиностроительной промышленности, на предприятиях энергетики и других.

Циклоны ЦН 15-400 просты по своей конструкции, что дает минимальные затраты на расходные материалы, за счет этого значительно удешевляется их эксплуатация. Циклоны применяются для безотходного производства.

Запрещено применять циклоны типа ЦН 15-400 в местах, которые подвергаются взрыву, для улавливания больших частиц, наиболее эффективная фильтрация зависит от размеров частиц пыли.

Конструкция циклонов типа ЦН 15-400

Конструкция циклонов типа ЦН 15-400 рассчитана на температуру до 400 °С и разряжение (давление) 5(500) кПа (кгс/м²).

Циклоны ЦН 15-400 изготавливают как левого исполнения, так и правого. Циклоны могут устанавливать на всасывающей линии вентилятора или на нагнетании. В зависимости от этого одиночный циклон комплектуется с улиткой на выходе очищенного воздуха или зонтом.

При очистке воздуха от абразивной пыли, вызывающей износ крыльчаток вентилятора, циклоны рекомендуют устанавливать перед вентилятором.

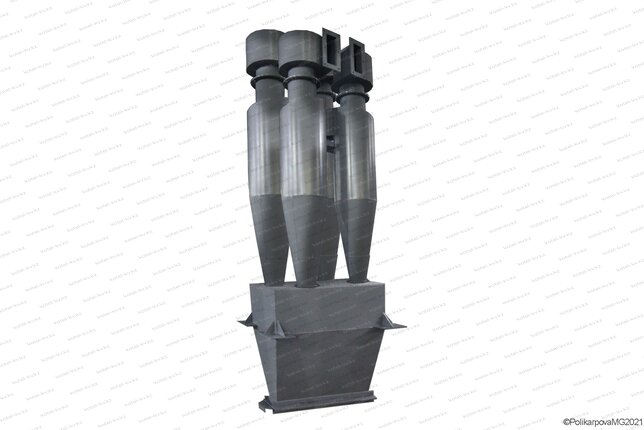

В зависимости от пропускной способности по воздуху (газу) и условий применения циклоны ЦН 15-400 производятся одиночного или группового исполнения - из двух, трех, четырех, шести и восьми циклонов. Групповые циклоны могут быть с камерой очищенного воздуха в виде "улитки" или в виде сборника, а одиночные - только с улиткой.

В группе циклонов патрубки с выходом очищенного воздуха могут объединяться сборным коллектором с выходом воздуха вертикально и системой улиток каждого циклона, объединенных общим фланцем.

Материалом для изготовления циклонов типа ЦН 15-400 служит углеродистая сталь при температуре до 40 °С, при температуре ниже -40 °С используют низколигированные стали.

Условное обозначение циклонов ЦН-15-400

• Ц - обозначение циклона;
• Н - обозначение конструкции НИИОгаза;
• 15 - наклон входного патрубка относительно горизонтали (угол наклона в градусах);
• цифры после тире: вначале обозначается внутренний диаметр цилиндрической части циклона ( в мм.); следующая цифра (после знака умножения) - количество циклонов в группе;
• У - камера очищенного газа - "улитка";
• С - камера очищенного газа - сборника;
• П - пирамидальная форма бункера.

Основные параметры циклонов ЦН-15-400

1. Температура очищаемого газа, °С не более 400.

2. Давление (разрежение), кПа (кгс/м²) не более 5 (500)

3. Массовая концентрация пыли в очищаемом газе, г/м³:

• для слабослипающихся пылей не более 1000
• для среднеслипающихся пылей 250

4. Коэффициент гидравлического сопротивления:

• для циклонов ЦН - 15 с "улиткой" - 175;
• со сборником - 182;
• для одиночных циклонов - 147.

Купить циклоны ЦН 15-400

Котельный завод Энергия К производит циклоны широкого модельного ряда. Чтобы купить циклоны ЦН-15-400 воспользуйтесь услугами нашего электронного магазина или обратитесь по телефону +7 (7172) 69-59-73.
