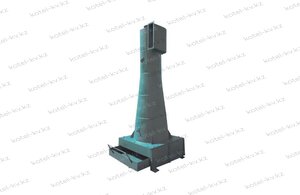

Циклоны ЦОК

Циклоны с обратным конусом типа ЦОК

Циклоны с обратным конусом ЦОК предназначены для очистки воздуха от сухой неслипающейся пыли, а также отчистка воздуха от абразивных пылей и, как исключение, слипающейся типа сажи и талька, используются в литейных, термических цехах, в цехах механической обработки металла. Пылеуловители не предназначены для улавливания взрывоопасных пылей.

Циклон ЦОК характеристики

• допустимая запылённость газа 1000 г/м3;
• температура очищаемого газа – до +150С;
• максимальное давление – 500 кгс/м2;
• эффективность очистки – 80%.

• Марка	Производительность, м3/с	Диаметр, мм	Высота, мм
  ЦОК 1	130 - 187	100	520
  ЦОК 2	290 - 415	150	780
  ЦОК 3	515 - 748	200	1040
  ЦОК 4	880 - 1170	250	1300
  ЦОК 5	1170 - 1670	300	1560
  ЦОК 6	1790 - 2500	370	1924
  ЦОК 7	2620 - 3760	465	2366
  ЦОК 8	3500 - 5000	525	2730
  ЦОК 9	4375 - 6250	585	3042
  ЦОК 10	5250 - 7500	645	3354
  ЦОК 11	6130 - 8740	695	3614

Конструкция циклона типа ЦОК

• корпус с входным патрубком;
• внутренний конус;
• выхлопная труба;
• пылесборник.

Ввод запыленного воздуха производится через прямоугольный вытянутый вверх патрубок присоединяемый в нижней цилиндрической части аппарата. Короткая нижняя цилиндрическая часть циклона переходит в расширяющийся книзу конус, который присоединяется к пылесборному бункеру. Вследствие расширения конуса к основанию аппарата коническая часть меньше изнашивается. В основании конуса прикреплена коническая вставка. Благодаря данной вставке производится повышенное пылезадержание и предохранение пыли от взмучивания и уноса из пылеприемного бункера.

В зависимости от свойств и дисперсного состава частиц пыли циклон ЦОК чаще используется в качестве первой ступени очистки воздуха.

Бункер может быть установлен на кронштейне и иметь коническую форму, к пылевыпускному отверстию присоединяется затвор мигалка или шиберный затвор для сброса пыли.

Принцип работы циклона ЦОК

В работе циклона с обратным конусом ЦОК используется центробежная сила. Отделение твердых частиц от попавшего в пылеуловитель загрязненного воздуха происходит при вращательно-нисходящем движении газовоздушного потока. Пыль отбрасывается центробежной силой к стенке и по винтообразной траектории ссыпается в коническую часть аппарата, а затем в пылесборный бункер.

Так как одновременно вместе с пылью в бункер поступает некоторая часть воздушного потока, то при неорганизованном выходе воздуха обратно в аппарат, он уносит с собой некоторое количество отделенной пыли и тем снижает эффективность пылезадержания циклона. Для наилучшей организации отвода воздуха имеется коническая вставка, которая предохраняет от уноса пыли из бункера. При конической вставке с углом в основании 45°, количество пыли, незадержанной циклоном, снижается вдвое по сравнению с циклоном без такой вставки. Угол при основании внутреннего конуса зависит от рода и характера осаждаемой пыли: для сухой пыли 45°, для сажи и талька в пределах 60°.

Вывод очищенного воздуха осуществляется вертикально вверх через выхлопную трубу.

Купить циклоны ЦОК

Для того, что бы купить циклон с обратным конусом ЦОК вы можете сделать заявку по телефону +7-7172-69-59-73, либо оформить заявку онлайн. Менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки. Транспортирование котлоагрегата и вспомогательного оборудования до объекта осуществляется автомобильным транспортом.
