Циклон ЦН-15-300

Каталог продукции »  Циклоны »  Циклоны ЦН-15 »  Циклон ЦН-15-300

Циклон ЦН-15-300 - воздухоочиститель, используемый в промышленности для очистки газов или жидкостей от взвешенных частиц. Принцип очистки - гравитационный и инерционный с использованием центробежной силы.

Циклон ЦН-15-300-1УП

Циклон ЦН-15-300-1УП производительностью от 0,17 до 0,28 м³/с, с одиночным циклоном диаметром 300 мм, с камерой очищенного воздуха в виде улитки и пирамидальным бункером, применяется для улавливания слабо- и среднеслипающейся пыли более 10 мкм.

Цена

215 336

тнг.

Купить Сравнить

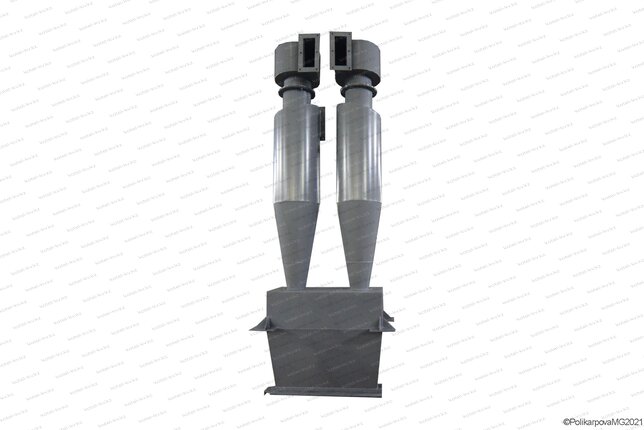

Циклон ЦН-15-300-2УП

Циклон ЦН-15-300-2УП производительностью от 0,935 до 0,55 м³/с, состоящий из двух циклонов диаметром 300 мм с камерой очищенного воздуха в виде улитки и пирамидальным бункером, применяется для улавливания слабо- и среднеслипающейся пыли более 10 мкм.

Цена

453 340

тнг.

Купить Сравнить

Циклон ЦН-15-300-2CП

Циклон ЦН-15-300-2CП производительностью от 0,35 до 0,55 м³/с, с камерой очищенного воздуха в виде улитка и пирамидальным бункером, применяется для улавливания слабо- и среднеслипающейся пыли более 10 мкм.

Цена

487 340

тнг.

Купить Сравнить

Циклоны ЦН-15-300

Циклоны ЦН 15-300 представляют собой пылеуловители. Циклоны  ЦН 15-300 производят фильтрацию запыленного воздуха. Циклоны ЦН осуществляют сухую очистку газов и воздуха, выделяющихся при различных процессах производства, например таких как обжиг, агломерация, сушка, сжигание топлива. ЦН 15-300 служат пылеуловителями в черной и цветной металлургии, химической, нефтяной, машиностроительной промышленности, на предприятиях энергетики и других.

Циклоны ЦН 15-300 просты по своей конструкции, что дает минимальные затраты на расходные материалы, за счет этого значительно удешевляется их эксплуатация. Циклоны применяются для безотходного производства.

Запрещено применять циклоны типа ЦН 15-300 в местах, которые подвергаются взрыву, для улавливания больших частиц, наиболее эффективная фильтрация зависит от размеров частиц пыли.

Конструкция циклонов типа ЦН 15-300

Конструкция циклонов типа ЦН 15-300 рассчитана на температуру до 400 °С и разряжение (давление) 5(500) кПа (кгс/м2).

Циклоны ЦН 15-300 изготавливают как левого исполнения, так и правого. Циклоны могут устанавливать на всасывающей линии вентилятора или на нагнетании. В зависимости от этого одиночный циклон комплектуется с улиткой на выходе очищенного воздуха или зонтом.

При очистке воздуха от абразивной пыли, вызывающей износ крыльчаток вентилятора, циклоны рекомендуют устанавливать перед вентилятором.

В зависимости от пропускной способности по воздуху (газу) и условий применения циклоны ЦН 15-300 производятся одиночного или группового исполнения - из двух, трех, четырех, шести и восьми циклонов. Групповые циклоны могут быть с камерой очищенного воздуха в виде "улитки" или в виде сборника, а одиночные - только с улиткой.

В группе циклонов патрубки с выходом очищенного воздуха могут объединяться сборным коллектором с выходом воздуха вертикально и системой улиток каждого циклона, объединенных общим фланцем.

Материалом для изготовления циклонов типа ЦН 15-300 служит углеродистая сталь при температуре до 40 °С, при температуре ниже -40 °С используют низколигированные стали.

Условное обозначение циклонов ЦН-15-300

  • Ц - обозначение циклона;
  • Н - обозначение конструкции НИИОгаза;
  • 15 - наклон входного патрубка относительно горизонтали (угол наклона в градусах);
  • цифры после тире: в начале обозначается внутренний диаметр цилиндрической части циклона ( в мм.); следующая цифра (после знака умножения) - количество циклонов в группе;
  • У - камера очищенного газа - "улитка";
  • С - камера очищенного газа - сборника;
  • П - пирамидальная форма бункера.

Основные параметры циклонов ЦН-15-300

1. Температура очищаемого газа, °С не более 400.

2. Давление (разрежение), кПа (кгс/м2) не более 5 (500)

3. Массовая концентрация пыли в очищаемом газе, г/м3:

  • для слабослипающихся пылей не более 1000
  • для среднеслипающихся пылей 250

4. Коэффициент гидравлического сопротивления:

  • для циклонов ЦН - 15 с "улиткой" - 175;
  • со сборником - 182;
  • для одиночных циклонов - 147.

Купить циклоны ЦН-15-300

Котельный завод Энергия К производит циклоны широкого модельного ряда. Чтобы купить циклоны ЦН-15-300 воспользуйтесь услугами нашего электронного магазина или обратитесь по телефону +7 (7172) 69-59-73.

Для проектных и монтажных организаций, и владельцев отопительных котельных предлагаем разработку проектов реконструкций котельных и проектирование новых котельных.
