Циклон ЦБ Цена от 3028500

Циклоны батарейные ЦБ

Циклоны батарейные ЦБ осуществляют очистку запылённой газовоздушной среды от твёрдых неслипающихся частиц пыли или золы размером более 5 мкм. Циклоны ЦБ также применяют для улавливания различных зол на тепловых электростанциях и в промышленных котельных, угольной пыли в сушильных установках обогатительных и брикетных фабрик и системах промышленной вентиляции, а так же неслипающейся пыли в различных отраслях промышленности.

Конструкция циклонов ЦБ

Циклоны ЦБ пылеуловители состоят из корпуса и циклонных элементов расположенных параллельными рядами внутри корпуса. Циклонный элемент имеет полуулиточный ввод газа, где полуулитка направляет загрязненный газ в циклон, придавая ему вращательное движение.

Условно циклоны ЦБ делятся на камеры очищенного и загрязненного воздуха, бункер в котором собирается пыль.

Циклонный элемент ЦБ представляет полый цилиндрический корпус. Нижняя часть корпуса изготовлена в виде конуса, в верхней части расположен спиралевидный входной патрубок, направляющий поток газа по необходимой траектории. Внутри элементов вертикально установлены выхлопные патрубки, служащие для отвода очищенного воздуха. Циклонные элементы устанавливаются ступенями по ходу движения газов, входные патрубки последующего ряда располагаются ниже предыдущего. На верхней крышке устанавливается взрывной клапан.

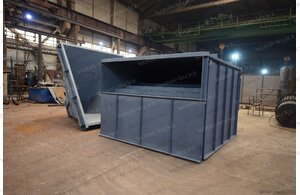

Батарейный циклон ЦБ поставляется единым блоком.

Модельный ряд производимых циклонов батарейных ЦБ


Наименование	ЦБ-16	ЦБ-20	ЦБ-25	ЦБ-30	ЦБ-42	ЦБ-49	ЦБ-56
Номинальная производительность, м³/ч	6500	11000	14000	18000	23000	30000	36000
Коэффициент очистки, %	80	80	80	80	80	80	80
Расчетная температура на входе, °С	300	300	300	300	300	300	300
Аэродинамическое сопротивление, кгс/см²	100	100	100	100	100	100	100
Запыленность поступающих газов, г/м³	600	600	600	600	600	600	600
Габариты (длина x ширина x высота), мм	1800 1325 3095	1760 1590 3120	3112 2050 1720	1995 1930 3110	2355 2300 3180	3280 2705 2300	3050 2295 3300
Масса, кг	1670	2042	1930	2857	3113	4084	4951
Количество циклонных элементов	16	20	25	30	42	49	56
Расчетное давление внутри циклона не более 4 Па (кгс/м³)

Батарейные циклоны ЦБ принцип работы

Запыленные дымовые газы поступают во входное окно циклона ЦБ и распределяются по входным патрубкам циклонных элементов. Сепарация частиц золы производится под действием гравитационных и центробежных сил, далее частицы осаждаются в бункере-накопителе. Периодически зола из бункера удаляется при помощи шибера. Очищенный газ отводится из циклона через выходное окно.

Купить циклоны ЦБ

Для того, что бы купить батарейный циклон ЦБ вы можете сделать заявку по телефону +7-7172-69-59-73, либо оформить заявку онлайн. Менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки. Транспортирование котлоагрегата и вспомогательного оборудования до объекта осуществляется автомобильным транспортом.
