Циклоны БЦ 259

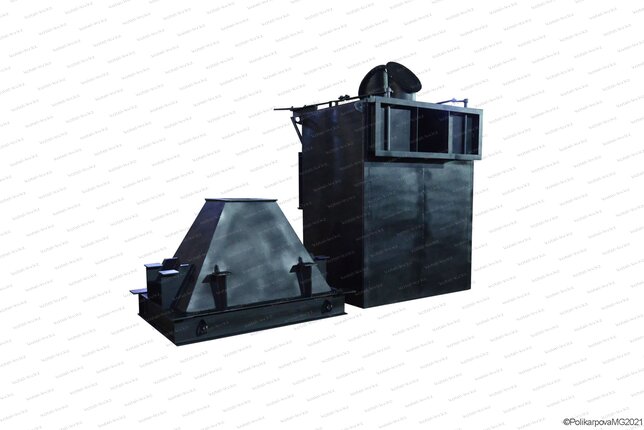

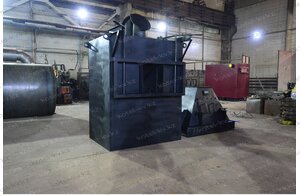

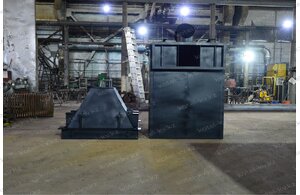

Батарейные циклоны БЦ 259

Батарейный циклон БЦ 259 относят к сухим пыле-золоулавливающим устройствам. Батарейные циклоны БЦ 259 применяются для улавливания золы, которая образуется при сжигании твердых золосодержащих топлив в паровых и водогрейных котлах. Устанавливают с паровыми котлами производительностью 2,5-15 т/ч и водогрейными котлами мощностью 3-11,63 МВт.

Батарейные циклоны БЦ-259 устанавливают в газовом тракте перед дымососом.

Батарейный циклон БЦ 259 компонуется из батарей циклонных элементов объединенных под одним корпусом, которые имеют сборный бункер, общий отвод и подвод газов, которые обеспечивают надежную работу установки при работе котлов на многозольных топливах.

Конструкция батарейных циклонов БЦ-259

Циклон батарейный БЦ-259 состоит из набора стальных циклонных элементов, трубной доски, кожуха и верхней панели с теплоизоляцией, присоединительных фланцев с шибером и бункера с теплоизоляцией. Чтобы сохранить оптимальные скорости движения газов в циклонных элементах при переменной нагрузке, корпус батарейного циклона БЦ-259 выполняют секционным.

Таким образом достигается возможность попеременного отключения определенных секций. При малых нагрузках циклона две из трех секций отключают при помощи шибера. Данная схема позволяет уменьшить переток газа через пылевой бункер из одного элемента в другой. Он возникает из-за различия гидравлического сопротивления в разных элементах циклона. В свою очередь это связано с дефектами изготовления, неравномерностью распределения газа в циклонных элементах, а также с разной, так называемой, "пылевой нагрузкой" на элементы. Все это ведет к ухудшению степени очистки газа.

На крышке устанавливается предохранительный клапан. Запыленный газ подводят в секции батарейного циклона БЦ одним общим потоком равномерно по всему входному сечению во входную камеру. Из общего потока запыленный газ поступает в элементы и получает вращение от лопаток завихрителя. Твердые частицы золы, двигаясь по инерции, прижимаются к корпусу циклона и вместе с газовым потоком спускаются по конической части циклона в золовой бункер. При спирально-вихревом движении газов в центре циклона образуется пониженное давление.

В зону пониженного давления устремляются очищенные от частиц золы дымовые газы. Изменив осевое направление движения на противоположное, очищенные дымовые газы направляются в выхлопную трубу циклонного элемента. Из выхлопных труб циклонных элементов дымовые газы собираются в общую выходную камеру и отсасываются дымососом котла. Для нормальной эксплуатации БЦ-259 необходимо поддерживать сопротивление при минимальной нагрузке котла не менее 40 кг/м² за счет отключения одной секции, не допускать подсосов наружного воздуха, не допускать переполнения бункера золой, а также полностью выгружать уловленную золу из бункера при остановке котла.

Купить циклоны БЦ 259

Котельный завод Энергия К производит циклоны широкого модельного ряда. Чтобы купить циклоны БЦ 259 воспользуйтесь услугами нашего электронного магазина или обратитесь по телефону +7 (7172) 69-59-73.

Для проектных и монтажных организаций, и владельцев отопительных котельных предлагаем разработку проектов реконструкций котельных и проектирование новых котельных.
