Циклоны СК-ЦН-34

Циклон СК ЦН 34

Циклоны СК ЦН 34 применяются при сухой очистке газовоздушной среды от твердых частиц сажевой смеси, в системах пневмотранспорта, аспирации, пневмоуборки, удаление твердых частиц из газовоздушной смеси, образующихся в процессе сушки дрожжевой массы, обеспечивают более высокую степень очистки при работе с мелкодисперсной пылью, в сравнении с циклонами ЦН 11 и ЦН 15, возможна работа во взрывоопасной и коррозийной среде. Данные  пылеуловители рекомендуется использовать в качестве первой ступени отчистки воздушной среды.

Технические характеристики циклона СК-ЦН-34

• допустимая запылённость газа 1000 г/м3;
• температура очищаемого газа – до 250С;
• рекомендуемая скорость очищаемого газа на входе в циклон – 10-17 м/сек;
• коэффициент гидравлического сопротивления (на входе) – 22,6;
• степень очистки (от пыли d=10 мкм, плотностью 2,7 г/см3) – до 97%.

Конструкция циклонов СК ЦНх34

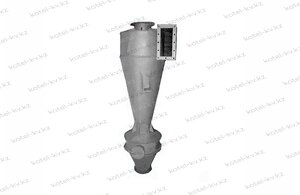

Конструктивно циклон СК-ЦН-34 состоит из цилиндрической и конической частей. Внутри корпуса установлен спиральный входной патрубок, закручивающий поток газа. Спиральная конструкция увеличивает эффективность отделения частиц благодаря более сильному закручиванию потока. В зависимости от производственной задачи и расположения входного патрубка, пылеуловитель изготавливается для правого или левого вращения. Если смотреть со стороны выхлопной трубы, правым принято называть вращение по часовой стрелке, левым - против часовой.

Циклоны СК ЦН 34 принцип работы

Через спиральный патрубок, расположенный тангенциально к цилиндрическому корпусу, загрязненный газ поступает в циклон СК ЦНх34. Это придает газу вращательное движение. Быстрое вращение газа внутри корпуса образует вихрь. Под действием центробежной силы пылевые частицы прижимаются к стенкам аппарата и осыпаются вниз. Очищенный воздух через выхлопную трубу выходит наружу.

Стабильная работа аппарата обеспечивает наиболее высокие коэффициенты отчистки (расход воздуха не должен превышать 10-12%). Количество воздуха на входе не должно превышать нормы, предусмотренные для данной модели. Меньшее количество воздуха на входе снижает скорость движения, тем самым снижая коэффициент его очистки. Превышение количества воздуха вызывает гидравлическое сопротивление, что приводит к уменьшению коэффициента отчистки.

Купить циклоны СК-ЦН-34

Для того, что бы купить циклон СК ЦН 34 вы можете сделать заявку по телефону +7-7172-69-59-73, либо оформить заявку онлайн. Менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки. Транспортирование котлоагрегата и вспомогательного оборудования до объекта осуществляется автомобильным транспортом.
