Циклоны ЦН-15-700

Циклоны ЦН 15 700

Циклоны ЦН 15-700 представляют собой пылеуловители, осуществляют сухую очистку газов и воздуха, выделяющихся при различных процессах производства, например таких, как обжиг, агломерация, сушка, сжигание топлива, служат пылеуловителями в черной и цветной металлургии, химической, нефтяной, машиностроительной промышленности, на предприятиях энергетики и других.

Циклоны ЦН 15 700 просты по своей конструкции, что дает минимальные затраты на расходные материалы, за счет этого значительно удешевляется их эксплуатация. Установки применяются для безотходного производства.

Запрещено применять циклоны типа ЦН 15х700 в местах, которые подвергаются взрыву, не желательно применение для улавливания больших частиц при маленьких диаметрах агрегатов. Наиболее эффективная фильтрация зависит от размеров частиц пыли, чем больше размер, тем выше степень очистки.

Циклоны ЦН 15-700 технические характеристики

Конструкция циклонов типа ЦН 15х700

Конструкция циклонов типа ЦН-15-700 рассчитана на температуру до 400 °С и разряжение (давление) 5(500) кПа (кгс/м2).

В зависимости от пропускной способности по воздуху (газу) и условий применения циклоны ЦН 15 700 производятся одиночного или группового исполнения - из двух, трех, четырех, шести и восьми циклонов. Групповые циклоны могут быть с камерой очищенного воздуха в виде "улитки" или в виде сборника, а одиночные - только с улиткой.

Аппараты изготавливают как левого исполнения, так и правого, могут устанавливаться на всасывающей линии вентилятора или на нагнетании. Работа с абразивной пылью вызывает износ крыльчаток вентилятора, поэтому пылеуловитель рекомендуется устанавливать перед вентилятором.

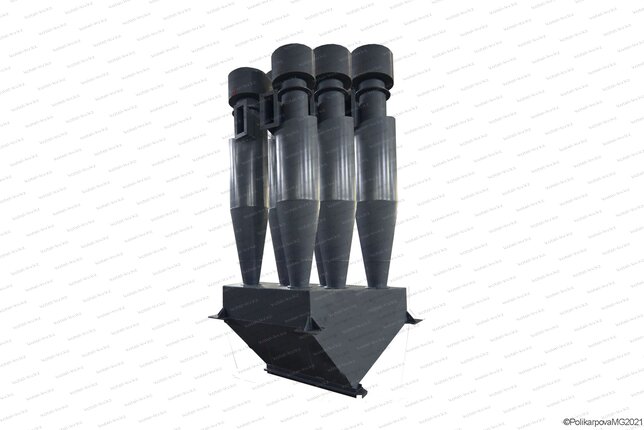

В групповом циклоне ЦН 15 700, улитки устанавливаются на каждый из аппаратов, объединяются общим рукавом и подсоединяются к газоходу; сборник своим корпусом соединяет несколько циклонов в группу получая на выходе один общий газовоздушный поток.

В обычных условиях нормальная скорость в цилиндрической части циклона считается 4 м/с, при работе с абразивной пылью оптимальная скорость 2.5 м/с.

Бункер имеет пирамидальную форму, предназначен для временного хранения пылевых частиц удаленных из общего воздушного потока, обеспечивает удобство их дальнейшей выгрузки.

Циклон ЦН 15-700 принцип работы

При вращении воздушного потока в корпусе циклона образуются центробежные силы и происходит выделение частиц из газовоздушной среды. Через патрубок в аппарат входит загрязненный воздух. Вращаясь воздух опускается вниз вдоль стенок. Частицы пыли попадают в бункер через пылеотводящее отверстие. В бункере пылевые частицы накапливаются и при помощи затвора удаляются. Обеспыленный воздушный поток поднимается вверх и удаляется через трубу наружу.

Условное обозначение циклонов ЦН 15 700

Пример: Циклон ЦН 15-700х2УП (СП)

• Ц - обозначение циклона;
• Н - обозначение конструкции НИИОгаза;
• 15 - наклон входного патрубка относительно горизонтали (угол наклона в градусах);
• 700 - обозначается внутренний диаметр цилиндрической части циклона (в мм.);
• 2 - количество циклонов в группе;
• У - камера очищенного газа - "улитка";
• С - камера очищенного газа - сборник;
• П - пирамидальная форма бункера.

Циклоны ЦН-15-700, в зависимости от требований предъявляемых к очистке газа, могут иметь либо самостоятельное применение, либо использоваться в качестве агрегатов первой или второй ступеней очистки, в сочетании с другими газоочистными агрегатами.

Основные параметры циклонов ЦН 15 700

• Температура очищаемого газа, °С не более 400
• Давление (разрежение), кПа (кгс/м²) не более 5 (700)
• Массовая концентрация пыли в очищаемом газе, г/м³:

для слабослипающихся пылей не более 1000

для среднеслипающихся пылей 250

• Коэффициент гидравлического сопротивления:

для циклонов ЦН - 15 с "улиткой" - 175;

со сборником - 182;

для одиночных циклонов - 147.

Материалом для изготовления циклонов типа ЦН 15 700 служит углеродистая сталь при температуре до 40 °С, при температуре ниже -40 °С используют низколигированные стали.

Купить циклоны ЦН-15-700

Для того, что бы купить циклон ЦН 15 700 вы можете сделать заявку по телефону +7-7172-69-59-73, либо оформить заявку онлайн. Менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки. Транспортирование котлоагрегата и вспомогательного оборудования до объекта осуществляется автомобильным транспортом.
