Водотрубные котлы

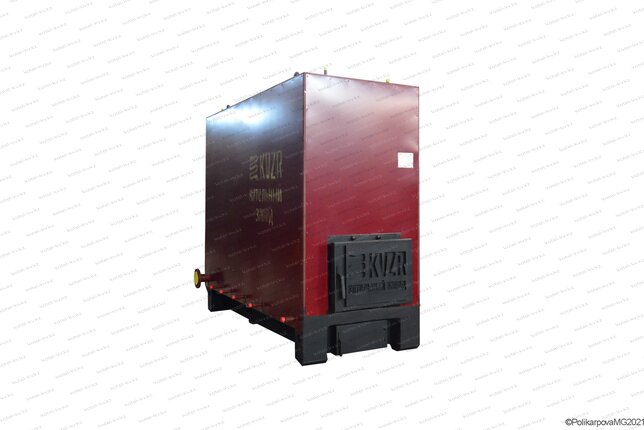

Водотрубный котел

Наш котельный завод производит водотрубные водогрейные котлы для работы на каменном и буром угле, дровах, опилках, щепе, стружке, коре, пеллетах, газе, дизеле, отработке, мазуте, отработанном масле, нефти. Наши котлы изготавливаются из качественных материалов, что обеспечивает надежность конструкции и длительный срок службы. Котлы экономичны в использовании, имеют высокий КПД, исключают теплопотери и недожег топлива. Мы изготавливаем агрегаты для работы в ручном, частично автоматизированном и полностью автоматическом режиме.

Назначение

Промышленный водотрубный котел предназначен для получения горячей воды температурой 95 - 115 °С, используется для отопления больших производственных помещений и маленьких зданий, офисов, цеха, теплиц, гаражей, садов, школ, заводов, деревообрабатывающих, сельскохозяйственных предприятий и многого другого.

Водотрубные котлы на угле

Водогрейный котел марки КВр

Промышленный отопительный котел КВр предназначен для работы на каменном и буром угле, с температурой нагрева воды до 115 °С. Давление воды в агрегатах мощностью 0.15 - 0.3 МВт 0.1 - 0.3 МПа, мощностью 0.35 - 2.5 МВт 0.3 - 0.6 МПа.

Водонагревательный котел КВр до 0.3 МВт изготавливается вертикальной конструкции. Такая конструкция делает котел компактным, позволяет размещать в маленьких котельных. Котел работает на самотяге, но должна быть достаточная тяга за котлом. Такую тягу обеспечивает дымовая труба.

Водяные котлы мощностью от 0.35 МВт изготавливаются в горизонтальном исполнении. Дымосос и вентилятор обеспечивают тягу.

Загрузка топлива производится вручную на колосниковую решетку. Для равномерного горения уголь необходимо распределить по решетке ровным слоем не более 200 мм. Воздух на горение подается вентилятором поддува под колосники. Шлак и зола проваливаются через отверстия в колосниках в расположенный под ними бункер. Зола и шлак выгребается через дверку.

Конвективные пакеты устанавливаются за топкой. Дымовые газы проходят развитую конвективную поверхность теплообмена и максимально охлажденные выводятся в выходное окно на задней стенке котла.

Мощность теплоагрегатов регулируется количеством забрасываемого топлива и подаваемого воздуха. Тяга и дутье регулируются шиберами.

Котел водотрубный с топкой ОУР

Твердотопливные котлы изготавливается с водонаполненными колосниками, которые составляют единую несъемную конструкцию с котлом.

Конструктивно топка ОУР представляет ряд труб, наполненных водой. За счет находящейся воды в колосниках, происходит их охлаждение, соответственно они не перегорают и не перегреваются. Между трубами привариваются металлические полосы с небольшими отверстиями, расположенные по всей площади водонаполненных колосников. Через отверстия происходит равномерная подача воздуха на горение, исключая зоны с недостатком кислорода. Топливо вручную укладывается на водонаполненные колосники, где и происходит его горение. Отверстия небольшого диаметра не дают провалиться в зольник недогоревшему топливу. Топливо находится в топке до полного выгорания, исключая недожег.

Выгрузка золы и шлака производится через топочную дверку.

Комбинированные котлы уголь дрова

Топка выполняется с чугунными, либо водоохлаждаемыми колосниками, с газоплотным топочным пространством и зольником. Вварка стальной полосы между охлаждаемыми трубами обеспечивает газоплотность топки и исключает подсос холодного воздуха в зону горения. В верхней части котлоагрегата установлен двухходовой конвективный пакет. Для очистки конвективной части установлен люк. На фронтовой плите устанавливаются две топочные дверки, расположенные одна над другой.

Следует учитывать различие теплотворных свойств угля и дров. Номинальная мощность котлоагрегата будет достигаться только при использовании основного вида топлива – угля. При работе на резервном древесном топливе мощность агрегата будет меньше. Поэтому, для верного подбора мощности данной комбинированной модели, необходимо определить какое топливо будет основным, какое резервным.

Котлы с естественной тягой

Промышленный нагревательный котел на естественной тяге работает без дымососа, что снижает энергозатраты в отопительный сезон. Высокий КПД котла 80% достигается благодаря большой поверхности нагрева. Особенность конструкции заключается в специальной системе тяги и дутья, которую обеспечивает дымовая труба и вентилятор. Даже при плюсовой температуре наружного воздуха, агрегат без труда выходит на номинальную мощность. При этом дым не выбивается в котельную и конденсат поверхностей нагрева исключен.

Тяга в отопительном котле без дымососа создается за счет высоты дымовой трубы 18 метров и разности температур наружного воздуха с дымовыми газами. В зимний период тяга легко устанавливается. Но, в начале отопительного сезона, когда температуры не сильно различаются, необходимо разогреть дымовую трубу. Для этого часть горячих газов пускается через обводной газоход. После прогрева трубы устанавливается стабильная тяга, перекрывается газоход, котел выходит на максимальный КПД.

Водотрубный котел с топкой РПК

Стальной водогрейный водотрубный котел с РПК изготавливается с опрокидывающимися поворотными колосниками. Поворотные колосники крепятся к общему валу отдельными секциями. С помощью наклонной секции производится очистка топки от шлака. Зола и шлак скидываются через проем в шлаковый бункер, далее в канал шлакозолоудаления. В зависимости от расположения канала шлакоудаления изготовление топки РПК возможно с передним и задним рядом опрокидывающихся колосников.

Промышленный котел с ЗП РПК

Промышленный котел изготавливается с поворотными колосниками РПК и механическим забрасывателем ЗП. Забрасыватель крепится к фронтовой плите. Под забрасывателем и на боковой стенке котла устанавливаются дверки для обслуживания.

В бункер забрасывателя топливо поступает при помощи транспортера топливоподачи. Вращающиеся лопасти распределяют уголь по колосниковой решетке.

Поворотные колосники устанавливаются на вал отдельными секциями и поворачиваются вручную. Шлак сбрасывается через проем, при повороте опрокидывающихся колосников. В зависимости от канала шлакоудаления топки изготавливаются с передним и задним рядом опрокидывающихся колосников.

Механический котел с ТШПМ

Механический котел состоит из котельного блока, топки ТШПМ с шурующей планкой, подвижных и неподвижных колосников, бункера топливоподачи и вентилятора.

На раму устанавливается топка и котельный блок. Обслуживание топки производится через дверку, расположенную на боковой стенке котлоагрегата.

Стальной водотрубный твердотопливный котел ТШПМ с шурующей планкой производит полностью механизированную подачу топлива и удаление шлака. Топливо в бункер топки подается транспортером топливоподачи. Распределение топлива по колосниковой решетке производит шурующая планка. Топливо распределяется ровным слоем, предотвращая спекание топлива. Воздух подается под колосниковую решетку вентилятором. Шлак с колосниковой решетки удаляется за счет движения шурующей планки.

Мощность топки регулируется изменением интервала между циклами хода шурующей планки.

Производственный котел с топкой ТЛПХ

Механический трубный котел выполняется с топкой с цепной решеткой прямого хода ТЛПХ. С  помощью транспортера топливо поступает в бункер топки и самотеком распределяется по движущейся колосниковой решетке слоем 100 – 200 мм. Вручную, при помощи редуктора, регулируется толщина слоя. Изменением скорости движения колосникового полотна регулируется количество топлива.

Механическая топка ТЛПХ изготавливается с ленточным колосниковым полотном. Колосниковое полотно набирается из трех типов колосников. В передней части топки крепится угольный бункер. Под колосниками находятся воздушные коробы для распределения потока воздуха. Условно, топка делится на три зоны – сушки, горения, дожига и охлаждения. Для каждой зоны необходимо различное количество воздуха, поэтому происходит позонная подача воздушного потока в колосниковое пространство. Количество воздуха регулируется индивидуальным клапаном. Это позволяет эффективно сжигать уголь, чтобы в зоне охлаждения находился только шлак. Удаление шлака с колосниковой решетки производится за счет движения колосникового полотна в канал шлакозолоудаления.

Автоматический угольный котел

Компактные автоматические угольные котлы способны длительно работать без участия человека. С помощью автоматики вы регулируете подачу топлива, тем самым настраивая комфортную температуру в помещении.

Поиски и подготовка топлива не требуются, котлоагрегат работает на угле различных фракций, размерами от семечки до 100 мм, что позволяет использовать как сортовой, так и не сортовой уголь.

Котел производится с бункером, вместительностью не менее 400 кг. Конструкция бункера исключает зависание топлива. Бункер оснащен шнеком, который производит подачу топлива на ретортную горелку. Шнек обеспечен системой защиты от заклинивания.

Для равномерного нагревания стенок водяного котла, ретортная горелка устанавливается в середине камеры сгорания. Такая конструкция предотвращает перегрев и увеличивает путь к бункеру, снижая вероятность возгорания. Автономная система пожаротушения, срабатывающая даже при сбоях с электричеством, обеспечивает полную безопасность работы трубного котла.

Встроенное автоматическое золоудаление сбрасывает образующиеся золу и шлак в специальный бункер-накопитель, без остановки агрегата.

Водотрубные котлы на дровах

Стальные водонагревательные дровяные котлы - напольные, горизонтальные с ручной топкой. Передняя нижняя часть теплоагрегата – это чугунная колосниковая или стальная водоохлаждаемая топка. В задней части трубной системы установлены конвективные пакеты.

Топочная камера нагревательных котлов на дровах выполнена из стальных водоохлаждаемых панелей для предотвращения деформации конструкции. Газоплотное исполнение топки исключает присосы холодного воздуха и выбивание горячих газов за пределы котла.

Твердотопливный котел изготавливается с двумя дверками, расположенными одна под другой. Дрова забрасываются на решетку через верхнюю дверцу. Верхняя загрузка способствует равномерному заполнению топочной камеры и контролю процесса горения. Под колосниками находится зольный короб с дверкой для чистки.

Наш завод производит дровяные котлы с большой топкой. Длина топки составляет 2 метра. Удобно загружать дрова, поленья, доски и прочее.

Водогрейный котел на древесных отходах

Производственный котел на древесных отходах изготавливается с подовой топкой, выполненной из огнеупорного кирпича. Футеровка обеспечивает высокую температуру в топочной камере и лучший теплосъем. Большой объем топочной камеры позволяет загружать крупногабаритные отходы лесопиления в большом количестве. Котел может применяться для сжигания влажного топлива. Пояс зажигания обеспечивает сушку сырой древесины. Система воздуховодов распределяет подачу воздуха на первичную и вторичную, а также выполняет функцию подогрева. Легкие и мелкие частицы, захватываемые потоком уходящих газов, догорают в поворотной камере, расположенной на выходе из топки.

Котлы на опилках и щепе

Водотрубные котлы на опилках работают в автоматическом режиме. Автоматика осуществляет запуск, остановку, регулировку давления и температуры теплоносителя, подачу необходимого количества воздуха, пожаротушение в случае воспламенения топлива в топливопроводе. Для необходимости сжигания крупногаборитных отходов автоматика переключается в ручной режим работы.

Автоматический котел производит предварительную подсушку сырых опилок. Это помогает избежать температурных колебаний в работе котла. Производственный котел подходит для сжигания сырых опилок с влажностью до 60 %. Высокая температура в топке способствует сушке топлива, быстрому загоранию и устойчивому горению. Вихревой метод горения способствует полному выгоранию топлива мелких и крупных фракций. При попадании в воздушный поток мелкие частицы направляются в центр топки и сгорают во взвешенном состоянии. Крупные фракции постепенно скатываются к центру и более легкие, подсушенные выбрасываются в центр топки. Таким образом, в вихревой топке происходит полное сжигание топлива.

Часть топочной камеры занимает водоохлаждаемая решетка. Дрова укладываются на решетку. Отверстия, расположенные на решетке полностью обеспечивают кислородом топливный слой.

Пеллетный котел водотрубный

Твердотопливный пеллетный котел состоит из котельного блока с топкой и зольником, конвективного пакета и расходного бункера. Топка оснащается ретортной горелкой, которая устанавливается в центре топочной камеры и крепится к нижней части бункера.

Расположение горелки в центре обеспечивает равномерное нагревание стенок топки, не подвергая их перегреву. При помощи шнека топливо из бункера поступает на чашу реторты, где происходит его горение. Для розжига и обслуживания в топочной части установлена дверка.

Зольный короб находится под ретортой. Сброс шлака и золы производится автоматически. С зольника, при помощи шнека, шлак и зола удаляются в емкость-накопитель. В связи с низкой зольностью топлива чистка котла производится редко.

Водотрубный котел газовый и жидкотопливный

Газовый и жидкотопливный котел использует в качестве топлива природный и сжиженный газ, дизельное и мазутное топливо, отработанные масла.

Трубный котел работает с длинофакельными блочными отечественными и импортными горелками таких производителей, как EMMA, ILKA, CIB UNIGAS, BALTUR, ECOSTAR, FBR S.R.L. и другими. Наш завод также производит модели котлов для работы на российских горелках БИГ, ГМГ, РМГ, ГГ, РГМГ.

Горелка крепится во фронтовой части топочной камеры. Отверстие во фронтальной плите изготавливается под конкретную модель горелки. В заднем экране топки установлен взрывной клапан, предохраняющий конструкцию котлоагрегата от разрушения при возникновении избыточного давления в топке.

Регулирование заданных температурных режимов производится в автоматическом режиме, за счет чего обеспечивается эффективное сжигание топлива.

Купить водотрубный котел

Для того, что бы купить котел водотрубный вы можете сделать заявку по телефону +7-7172-69-59-73, либо оформить заявку онлайн. Менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки. Транспортирование котлоагрегата и вспомогательного оборудования до объекта осуществляется автомобильным транспортом.
