Котлы КВр

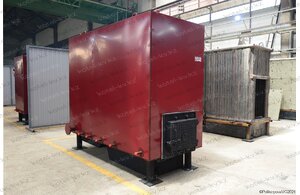

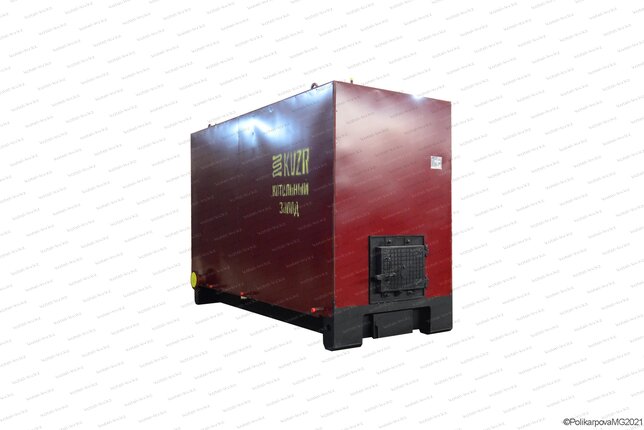

Твердотопливные котлы КВр

Наш котельный завод производит водогрейные котлы КВр с ручной загрузкой топлива для работы на каменном и буром угле. Наши котлы изготавливаются из качественных материалов, что обеспечивает надежность конструкции и длительный срок службы. Котлы экономичны в использовании, имеют высокий КПД, исключают теплопотери и недожег топлива.

Назначение

Промышленные водотрубные котлы КВр применяются для отопления и горячего водоснабжения производственных помещений, административных зданий, санаториев, бань, гаражей, клубов, больниц, школ, садиков, цехов, магазинов, автосервисов, ангаров, устанавливаются в отопительных котельных с ручной подачей топлива и удаления золы и шлака.

Отопительные котлы нагревают воду температурой до 95 - 115 °С с давлением до 0,6 МПа.

Котлы КВр характеристики

Водонагревательные трубные котлы КВр по своей конструкции делятся на вертикальные и горизонтальные, в зависимости от мощности агрегата.

Вертикальное исполнение делает котлы компактными и позволяет размещать в маленьком котельном зале. Котлоагрегаты работают на естественной тяге, которую обеспечивает дымовая труба. Диаметр и высоту дымовой трубы вы можете подобрать по следующей таблице:

Горизонтальные модели работают с уравновешенной тягой, которую обеспечивает вентилятор и дымосос.

Котел КВр расшифровка

Котел КВр 0.15 МВт

• котел водогрейный ручной
• водогрейный - предназначен для нагрева воды;
• ручной - ручная загрузка топлива;
• 0.15 - мощность (теплопроизводительность) котла;
• МВт - мощность обозначается в мегаваттах.

Может быть такое обозначение: Котел КВр 0.15-115, где 115 - это температура нагрева воды.

Котел КВр устройство

Котельный блок. Блок котла состоит из каркаса с теплоизоляцией, обшитый стальными листами, водоохлаждаемой топки с зольником и конвективного пакета. На фронтовой плите устанавливается дверка для загрузки угля и выгрузки шлака. Чистка конвективного пакета производится через люк.

Топочная часть. Камера горения изготовлена из стальных водозаполненных панелей для исключения перегрева конструкции. Топка выполнена в газоплотном исполнении. Газоплотность исключает присосы холодного воздуха в топочную часть и выход дымовых газов в котельный зал. Топка изготавливается с чугунными колосниками, либо с водоохлаждаемой решеткой ОУР.

Колосниковая топка. Чугунные колосники укладываются в топку и образуют колосниковую решетку, необходимую для поддержания слоя топлива. Колосники имеют щелевидные отверстия, которые снизу расширяются. Отверстия необходимы для провала золы и шлака в зольник и подвода воздуха на горение. Расход воздуха регулируется шибером.

Топка ОУР. Водоохлаждаемая топка состоит из труб наполненных водой, между которыми приварены полосы металла с отверстиями. Отверстия способствуют равномерному распределению воздуха по всей площади. Маленький размер отверстий не дает провалиться в зольник недогоревшему топливу. Уголь находится в топке до полного прогорания. Охлаждение колосников предохраняет их от перегрева и прогорания.

Конвективная часть. Конвективная поверхность нагрева выполнена из параллельно установленных в шахматном порядке труб. Шахматное расположение способствует более полному омыванию труб горячими газами.

Развитая конвективная часть снижает температуру уходящих газов на выходе из теплоагрегата до 200-180 °С. Горячие газы, проходя плотную конвективную ступень, максимально отдают тепло теплоносителю, позволяя экономить на топливе. Очистка поверхностей нагрева проводится через люки в обшивке.

Множественные перегородки увеличивают скорость потока воды в трубной системе водонагревательного котла. Это исключает застойные зоны и перегрев поверхностей нагрева. Для выпуска воздуха при заполнении котла водой в верхней части агрегата установлен штуцер с вентилем.

Для продувки и дренажа в нижней части котла установлен дренажный штуцер с вентилем. Стационарный нагревательный котел КВр изготавливается со съемной, облегченной теплоизоляцией из плит ПТЭ. Обшивка производится из стальных листов.

Принцип работы котлов КВр

Уголь в водогрейный колосниковый котел КВр на твердом топливе укладывается через чугунную дверку, расположенную на фронте теплогенератора. Распределение свежего угля по колосниковой решетке должно быть равномерным высотой не более 200 мм.

Образующиеся в камере горения дымовые газы выходят через окно на задней стенке топки, проходят две конвективных ступени и выводятся в выходное окно на задней стенке котлоагрегата. На выходном окне установлен поворотный шибер, позволяющий регулировать тягу.

Зола и шлак из зольника через дверку выгребаются и удаляются в отвал.

Регулирование мощности котла

Регулировка производительности и температуры производственного теплового котла КВр производится изменением количества забрасываемого топлива.

Комплект поставки

Цена на напольные котлы КВр угольные включает базовую комплектацию. В состав базовой комплектации входит: котельный блок, топка, колосники, затворы, предохранительные клапаны, вентили, манометры, термометры, трехходовые краны.

Дополнительная комплектация

• автоматика – обеспечивает управление и безопасность котла;
• циркуляционный насос - обеспечивает циркуляцию воды в котлоагрегате;
• подпиточный насос – позволяет пополнять объем теплоносителя в контуре;
• дымовая труба – удаляет дымовые газы от котла за пределы помещения и рассеивает их в атмосфере. Подбирается по техзаданию.

Купить котел КВр

Для того, что бы купить водогрейный котел КВр вы можете сделать заявку по телефону +7-7172-69-59-73, либо оформить заявку онлайн. Менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки. Транспортирование котлоагрегата и вспомогательного оборудования до объекта осуществляется автомобильным транспортом.
