Котлы на твердом топливе используют бурый и каменный уголь, торф, дрова, кокс, отходы различных предприятий промышленности и сельского хозяйства, в виде брикетов, гранул, пеллетов древесины и зерновых культур и многое другое. На сегодняшний день котел для твердотопливной котельной достаточно востребован во многих регионах, особенно, где нет газификации. Котельный завод изготавливает котлы на твердом топливе водогрейные и жаротрубные паровые.

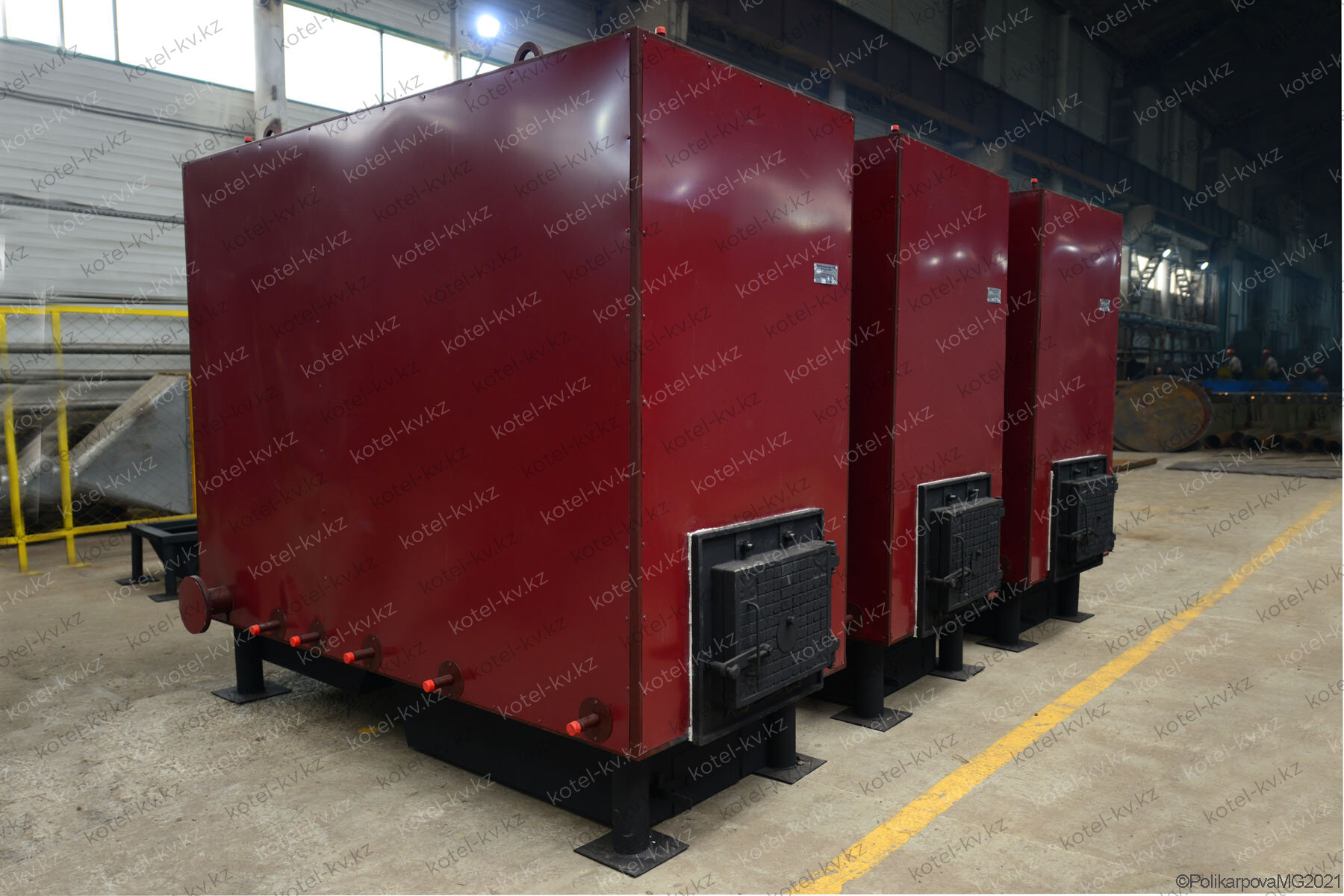

Водогрейный котел для твердотопливной котельной

Водогрейный котел для твердотопливной котельной служит для отопления и горячего водоснабжения административных, общественных, производственных зданий. Водогрейный котел на угле марки КВ нагревает воду до 95-115°C давление в котле 0,6 МПа. Мощность таких котлов составляет от 0,15 до 4,0 МВт. Котел КВ, использующий в качестве топлива дрова, производится мощностью от 0,2 до 1,45 МВт.

Устройство водогрейного котла для твердотопливной котельной

Водогрейный котел состоит из трубной системы, опорной рамы и каркаса с теплоизоляционными материалами обшитого листовой сталью. Котлы выпускаются с различными видами топочных устройств. Ручной топкой с радиальной решеткой РВР и ручной колосниковой топкой. Полумеханической топкой с поворотными колосниками РПК и с забрасывателями ЗП РПК, механическими топками ТШМП, ТЛПХ, ТЛЗМ, ТЧЗМ. Автоматической ретортной и вихревой топкой. В котельной с ручной топкой подача топлива и удаление золы и шлака производится вручную оператором. При использовании механических топок подача топлива и удаление золы и шлака производится механическим способом с применением различных устройств. В автоматизированных котельных все процессы работы котла, заброса топлива и удаления шлака производятся в автономном режиме.

Колосниковая топка. В топку укладываются чугунные колосники на которых ровным слоем размещается топливо. Колосники имеют отверстия необходимые для провала золы и шлака в зольный короб и подвода воздуха на горение. Воздух подается при помощи дутьевого вентилятора. Поток воздуха регулируется при помощи шибера.

Топка ОУР. Данный вид топки состоит из трубок по которым циркулирует вода. Вода необходима для охлаждения конструкции изнутри, во избежание перегрева и деформации водяных колосников. Между трубками привариваются металлические полосы с отверстиями. Отверстия служат для равномерной подачи воздуха в топливный слой. Маленький диаметр отверстий препятствует провалу золы, исключая химический и механический недожег.

Подовая топка. Топка выполняется из огнеупорного кирпича. Футеровка топки обеспечивает высокую температуру и лучший теплосъем. Габаритные размеры топки позволяют загружать крупные отходы деревообработки. Пояс зажигания обеспечивает сушку сырого древесного топлива.

Топка РПК. Угольная модель, частично механизирована. В конструкции топки предусмотрены поворотные колосники. При повороте рычага колосники поворачиваются и в образовавшемся проеме идет сброс золы. Топливо в котел забрасывается вручную.

Топка ЗП РПК. Топливо поступает в топку транспортером через забрасыватель, расположенный на фронтовой плите. С помощью забрасывателя регулируется количество поступаемого топлива. Зола и шлак сбрасываются при помощи поворотных колосников.

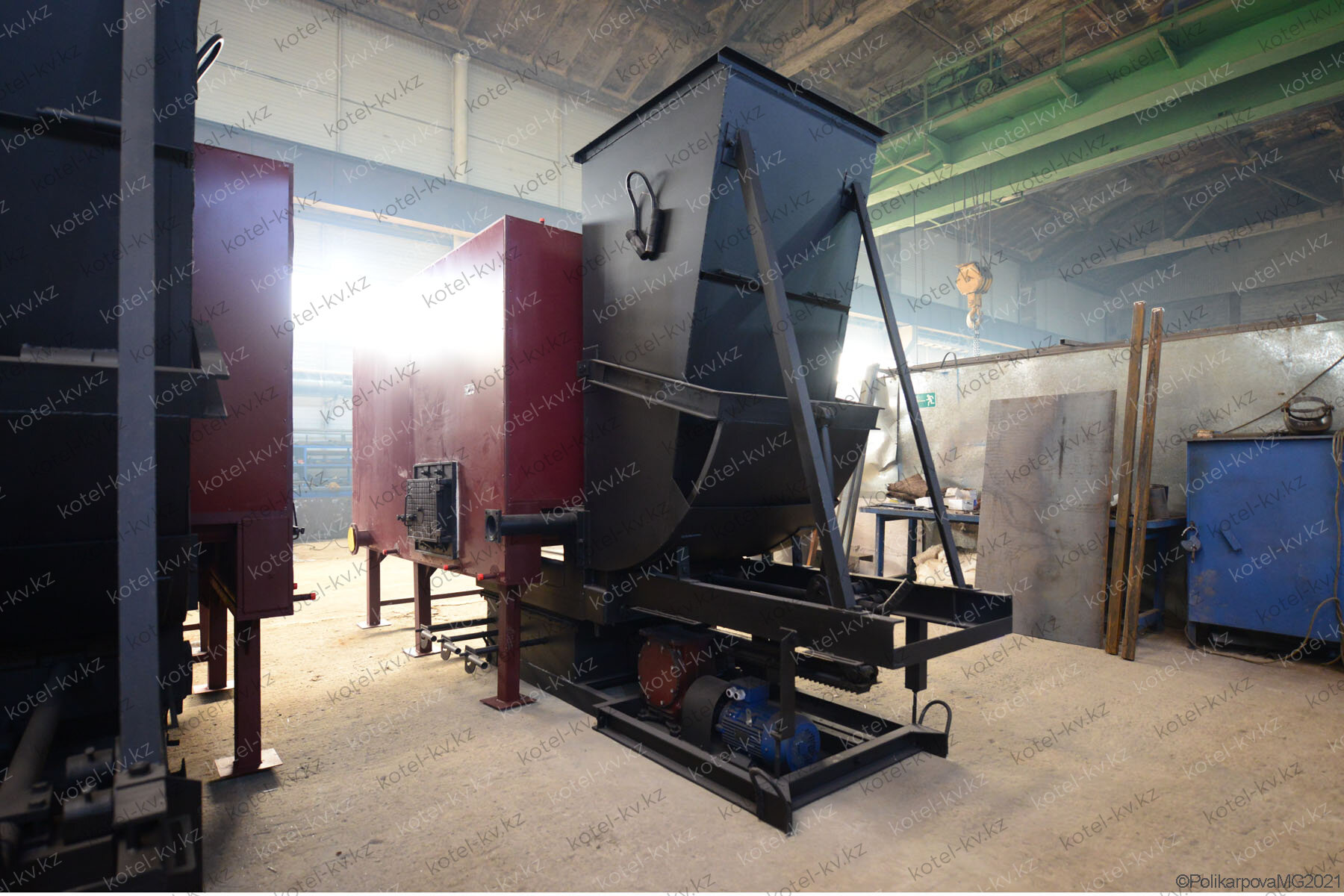

Топка ТШПМ. Котел с механизированной подачей топлива и сброса золы. Транспортером топливо подается в бункер топки, откуда при помощи шурующей планки распределяется по колосниковой решетке. Постепенно топливо сдвигается к краю топки и сбрасывается в отвал. Мощность топки регулируется изменением интервала между циклами хода шурующей планки.

Топка ТЛПХ. Котел с ленточным колосниковым полотном прямого хода. Топливо в бункер топки поступает при помощи транспортера. Топливо распределяется за счет движения колосникового полотна. По мере его движения уголь прогорает и зола сбрасывается в отвал.

Вихревая топка. Котлы работают в автоматическом режиме, изготавливаются со шнековой, либо плунжерной подачей топлива. В шнековых котлах подача топлива в топку производится шнековым питателем. Подача топлива регулируется скоростью вращения шнека. Агрегат предварительно подсушивает сырые опилки. Это помогает избежать температурных колебаний в работе котла. При заклинивании шнека автоматически включается реверсивное движение.

В плунжерных котлах подача топлива осуществляется плунжерным питателем. Работа плунжера настраивается в зависимости от характеристик топлива. Агрегат работает на влажном топливе, т.к производится предварительная сушка сырых опилок и щепы. Котельный блок оснащен дверцей для закладки дров. Дрова сжигаются в ручном режиме. В автономном режиме дрова закладываются в качестве дополнительного топлива.

Ретортная горелка. Расположение горелки в центре обеспечивает равномерное нагревание стенок топки, не подвергая их перегреву. При помощи шнека топливо из бункера поступает на чашу реторты, где происходит его горение. Сброс шлака и золы производится автоматически. С зольника, при помощи шнека, шлак и зола удаляются в емкость-накопитель.

Конструкция водогрейного котла

Водогрейный котел для твердотопливной котельной выполнен в горизонтальной компоновке, состоит из двух транспортабельных блоков горизонтального топочного и вертикального конвективного. Конвективный блок состоит из конвективного пакета, который собирается из U-образных пакетов. В нижней части конвективных пакетов находится зольный бункер с лазом, который необходим для очистки от зольных отложений и осмотра конвективного пучка.

Комплектация и монтаж водогрейного котла

Водогрейные котлы комплектуются необходимой запорно-регулирующей и контрольно-измерительной арматурой, приборами безопасности. Котел поставляется блоками максимальной заводской готовностью. Топка устанавливает в котельной на специально приготовленную ровную поверхность и закрепляется анкерными болтами. Котельный блок устанавливается на топку. Под котлом устанавливаются стальные или бетонные опоры. Затем котел подсоединяется к трубопроводу питающей воды, устанавливается запорная арматура, предохранительные клапаны, дренажи, воздушники, контрольно-измерительные приборы. В воздушный короб врезается вентилятор, монтируется газоход, подключается котельная автоматика.

Водогрейный котел для твердотопливной котельной имеет высокий коэффициент полезного действия, работает без образования накипи, прост в эксплуатации, быстрый выход на установленную мощность.

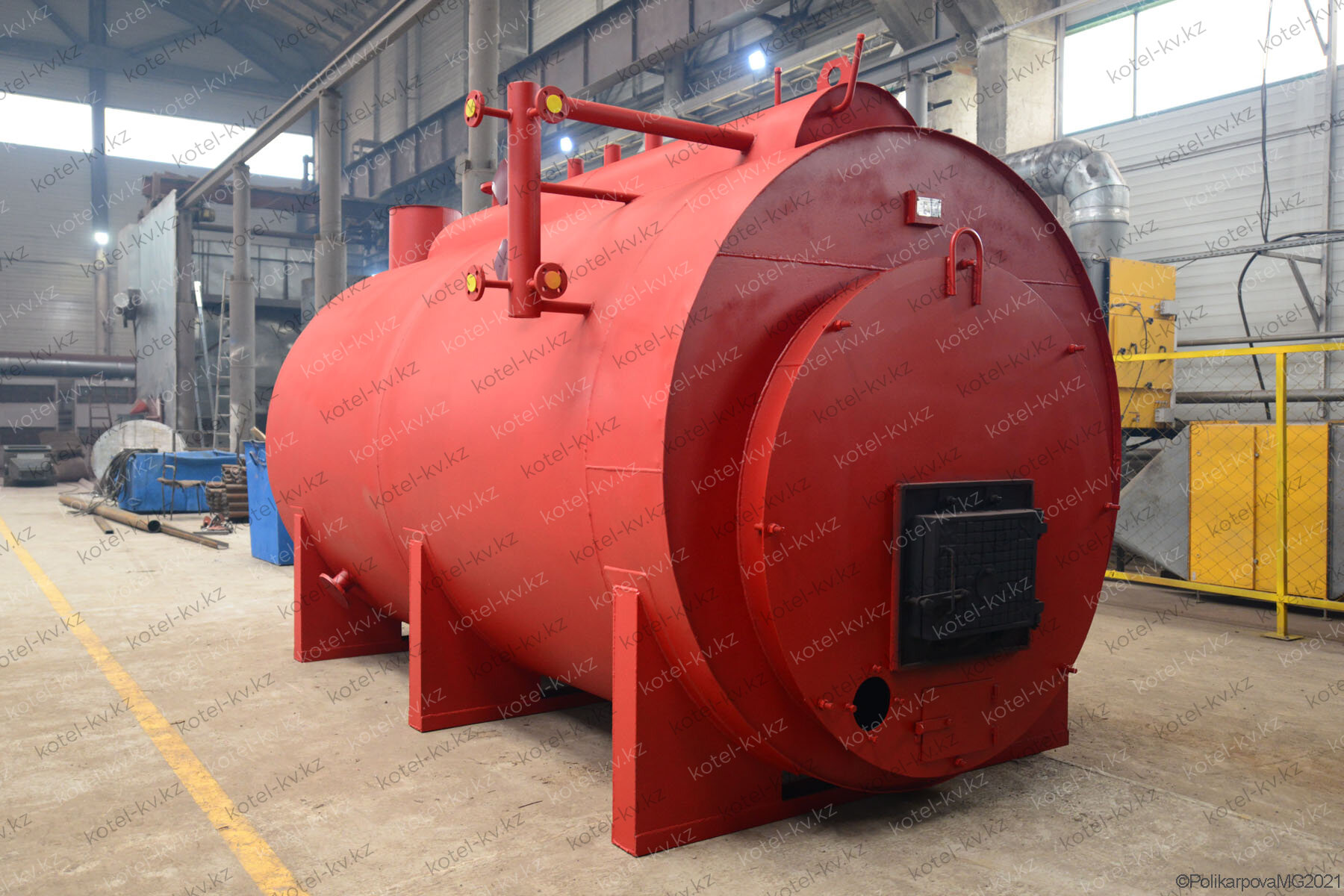

Паровой котел для твердотопливной котельной

Жаротрубный паровой котел для твердотопливной котельной марки КП предназначен для получения насыщенного пара температурой 115°C и давлением 0,07 МПа, различной мощности и производительностью от 300 до 2500 кг пара в час. Маркой Е-1,0-0,9 с температурой пара 170°C и давлением до 0,8 МПА производительность от 300 до 2500 кг пара в час. Насыщенный пар применяется в выполнении различных технологических процессов. Агрегаты имеют большую поверхность испарения, что препятствует выносу капель воды и увеличивает скорость испарения. В паросборной камере происходит дополнительное разделение пара от воды, тем самым повышается качество пара. Большая паровая камера обеспечивает непрерывную подачу пара при любой нагрузке и сокращает время выхода на заявленную производительность. Эффективная конвективная часть котла способствует высокой скорости нагрева воды. Благодаря комбинированной компановке отсутствуют тепловые расширения. Большой водяной объем котла позволяет производить подпитку холодной водой +5° без температурных колебаний. Чистка конвективного пакета паром производится без остановки котла. На задней стенке агрегата находятся лючки для обдувки. Обдувка производится аппаратом для обдувки при минимальной нагрузке и максимальном давлении. Такие котлы могут работать и в водогрейном режиме, для этого изменяется схема подключения котла.

Для того чтобы купить котел для твердотопливной котельной вы можете оформить заявку в отделе сбыта по телефону +7 (7172) 69-59-73 или оформить заявку он-лайн.
