Твердотопливный котел комбинированный на дровах и угле – технологическая установка, которая используется для сопровождения систем отопления при нагреве теплоносителя или в качестве парогенераторной или водогрейной установки в комплексе промышленного оборудования или самостоятельно.

Конструктивные особенности твердотопливных комбинированных котлов

Твердотопливный котел комбинированный на дровах и угле характеризуется следующими конструктивными нюансами:

• Возможность комбинированного применения разных видов твердого топлива – уголь или дрова. Для этого применено специальное обустройство топки и автоматическая подача.
• Колосниковая сетка с поперечной ячейкой для фильтрации пепла и золы от сгорания дров.

В зависимости от различного применения данные котлы имеют постоянный конструктивный состав:

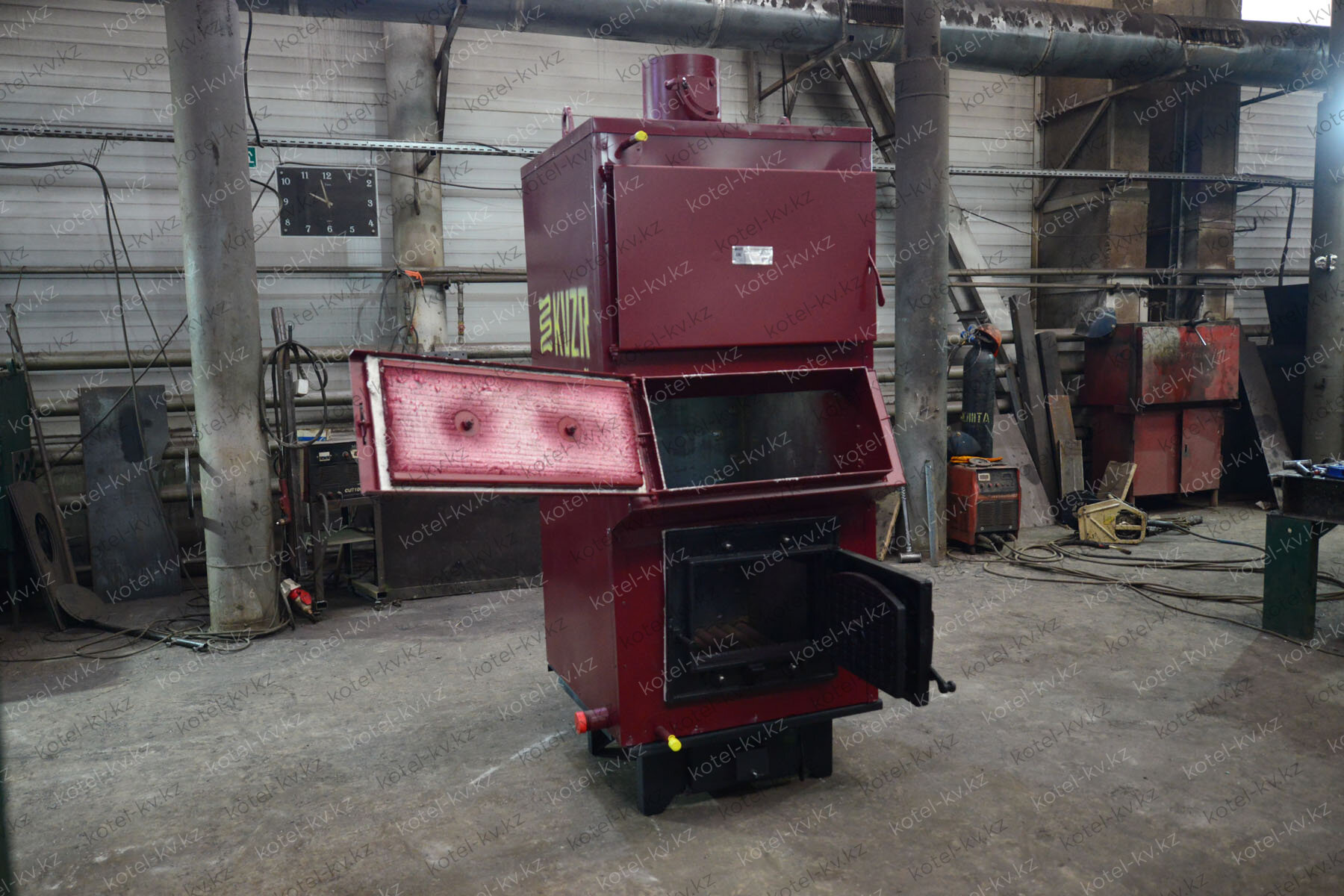

• Топливник – камера, в которую загружается топливо. Дрова подаются вручную или и специального бункера с автоматическим откидным дном или конвейерно-шнековой подачей, если речь идет об угле. В комбинированных котлах возможна подача угля или дров вручную через портал топливника.
• Колосниковая решетка и зольник. Располагаются под камерой-топкой и служат для фильтрации твердых недогоревших частиц топлива, которые могут просыпаться в зольник. Зольник представляет собой цельную камеру или камеру с выдвижным поддоном.

Важно! Переполненный зольник снижает производительность котла, так как нарушает эффективный воздухообмен между топливником и окружающей средой через поддувало – верхнюю, отделенную часть зольника.

• Дымоход – отводная труба для удаления дыма из помещения.
• Тепловые регистры и аккумуляторы.

Кроме того, твердотопливный котел комбинированный на дровах и угле имеет в дооснащении датчики контроля и установки параметров, цифровую (кнопочную) систему управления, обратные клапана. Если котел используется для нагрева воды в бойлере, то в конструкцию входит герметичный бак с запорной арматурой и водопроводными магистралями.

В том случае, если котел используется для выработки пара, то кроме камеры горения в составе смонтированы две полые рециркуляционные камеры для циркуляции горячего воздуха к водяным регистрам. Чаще всего твердотопливные котлы используются для отопления помещений промышленных цехов, мастерских и прочих индустриально-производственных площадок.

Особенности монтажа

Монтаж твердотопливного котла требует подготовки отдельного помещения, которое будет оснащено вентиляцией и системами пожарной безопасности. Если в помещении будет отсутствовать циркуляция воздуха, то горение угля или дров будет сопровождаться образованием копоти или угля.

В камеру горения подается уголь или дрова, которые образуют тепловую энергию при сгорании. Происходит следственный нагрев теплообменной рубашки, через которую циркулирует вода. Вода может подаваться из напорного бака или по общей магистрали водоснабжения. В первом случае понадобится установка центробежного насоса. Вода нагревается до температуры испарения и парообразования. Пар струится в паровой регистр и попадает в ресивер. В ресивере происходит накопление пара и рост его давления.

Использование угля гарантирует следующие преимущества:

• Экономия средств, так как уголь весьма энергоемок, сгорает с образованием большого количества тепла.
• Доступность и возможность быстрого обустройства угольных котлов.

Устройства обладают высоким КПД, быстрым выходом на рабочий режим, безопасностью и возможностью эксплуатации в сложных климатических условиях. Главное условие – обустройство отдельного помещения.
