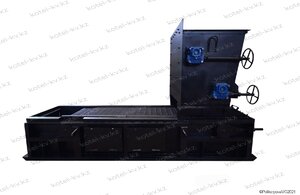

Топки ТЛПХ

Применение топки

Механические топки ТЛПХ ленточным колосниковым полотном предназначены для установки в механические водогрейные и отопительные стационарные котельные и быстровозводимые котельные, а также применяются в промышленных печах для нагрева воздуха для отопления и сушки материалов в технологических процессах. Они обеспечивают подачу топлива на колосниковую решётку, перемещение слоя горящего топлива и сброс золы и шлака при повороте колосникового полотна в канал золошлакоудаления.

Топки устанавливаются в котельных с механическими транспортерами топливоподачи и шлакоудаления работают на каменном и буром угле. Мощность устанавливаемых водогрейных котлов от 1,5 МВт до 4,0 МВт. Марки котлов работающих с топками ТЛПХ - КВм и Гефест.

Принцип работы топки ТЛПХ

Топки ТЛПХ состоят из следующих основных узлов:

• угольного ящика с редукторами и регулирующей плитой;
• колосника ведомого 23.1603.006 (081);
• колосника ведущего 23.1603.007 (084);
• колосника ведущего 23.1603.008 (080);
• штырей колосникового полотна;
• звезд;
• рамы с приводом топки ТЛПХ;
• ведущего и ведомого валов;
• автоматики.

Уголь в угольный ящик топки ТЛПХ подается транспортером топливоподачи. Через угольный ящик самотеком осуществляется загрузка топлива на движущееся колосниковое полотно. Уголь на колосниковом полотне сжигается в слое 100-200 мм, при поперечной схеме движения слоя топлива и потоков воздуха в верхнем зажигании. Определенная толщина слоя топлива на колосниковой решетке топки ТЛПХ поддерживается при помощи регулятора слоя в угольном ящике и производится вручную посредством маховиков через червячные передачи редукторов. Количество подаваемого в топку ТЛПХ угля регулируется путем изменения скорости движения колосникового полотна.

Под колосниковой решеткой организованы камеры, куда подается необходимый воздух для горения. Подача воздуха обязательно должна быть непрерывна, иначе происходит спекание слоя и пережог колосников, Количество подаваемого воздуха регулируется величиной открывания воздушных шиберов. Воздух под колосниковую решетку и на вторичное дутье подается от одного вентилятора котельной установки. Под верхней ветвью колосникового полотна располагаются дутьевые короба с зонами дутья и поворотными шиберами. Подвод воздуха под топку ТЛПХ односторонний, c противоположной стороны предусмотрены окна для очистки дутьевых коробов от провала золы.

В передней части рамы топки ТЛПХ на боковых щеках расположены окна для ремонта колосникового полотна. Окна для очистки от провала закрыты люками, а окна для ремонта в передней части закрыты крышками.

Удаление шлака с колосниковой решетки топки ТЛПХ происходит в задней части топки за счет движения колосникового полотна при его повороте вокруг ведущего вала, которое приводится в движение приводом. Удаление шлака из шлакового канала производится транспортером шлакозолоудаления.

Котельный завод Энергия К производит топки ТЛПХ широкого модельного ряда. Мы производим доработку конструкции топки ТЛПХ под ваши условия. Чтобы купить топки ТЛПХ воспользуйтесь услугами нашего электронного магазина или обратитесь по телефону +7 (7172) 69-59-73.

Для проектных и монтажных организаций, и владельцев отопительных котельных предлагаем разработку проектов реконструкций котельных и проектирование новых котельных.

ПРИМЕЧАНИЕ: Принимая все необходимые меры по отражению подробной технической информации, мы сохраняем право на изменение характеристик, конструкции топок и данных по наличию без предварительного уведомления. За последними сведениями в отношении технических характеристик и наличия топок мы рекомендуем обращаться к менеджерам отдела сбыта.
