Применение котла
Для отопления и горячего водоснабжения помещений с объемом до 48000 м3 применяется котел КВр-1,6 твердотопливный. Основным топливом являются каменный и бурый уголь, а в качестве резервного возможно использование дров. Котел КВр-1,6 имеет мощность 1,6 МВт или 1600 кВт и устанавливается в котельных, оборудованных ручными топками. Развивая рабочее давление от 3 до 6 МПа, котел данной конструкции нагревает воду до 115 °С. Принудительная вентиляция и тяга создаются работой вентилятора и дымососа.
Конструкция котла КВр-1,6

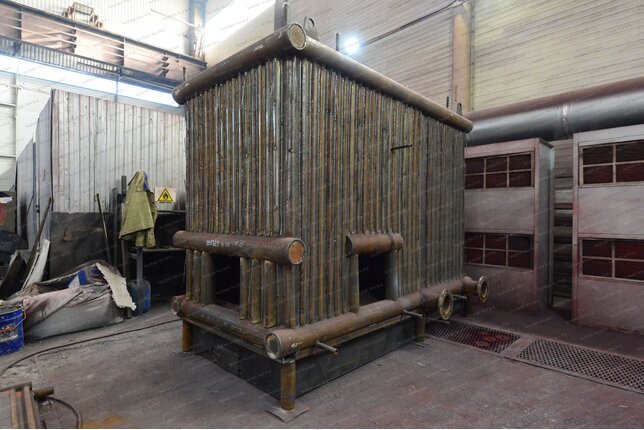

Гладкотрубная конструкция котла предусматривает горизонтальную компоновку и состоит из передней и задней частей. Передняя часть котла - это ручная колосниковая топка с газоплотным топочным пространством и зольником. В задней части установлен двухходовой конвективный пакет. Каркас котла обшивается стальными листами и теплоизоляцией.
Комплект поставки котла
Котел КВр-1,6 твердотопливный комплектуется: колосниковой топкой, топочной дверцей, вентилятором поддува, предохранительными клапанами, вентилями, контрольно-измерительными приборами: термометрами, манометрами, инструкцией по эксплуатации, паспортом котла.
Экономичность котла
Котел КВр-1,6 имеет высокий коэффициент полезного действия, который обусловлен собственно конструкцией котла. Котлы этой марки оптимально работают как на каменных, так и на бурых углях. Потери тепла, связанные с недожогом топлива (химическим и механическим), с температурой уходящих газов и через ограждающие поверхности, в таких котлах минимальны.
В котле этой модели происходит полное прогорание топлива и мельчайших частиц, выносимых в топочное пространство. Это достигается за счет большого объема топочной камеры и ее оптимальной высоты. Образующиеся в результате сгорания топлива шлак и зола проваливаются в находящийся под колосниками зольный короб.
Вварка стальной полосы между охлаждаемыми трубами обеспечивает газоплотность топки и исключает подсос холодного воздуха в зону горения. Воздух в топку для прохождения реакции горения подается из зольника снизу.
Конвективная поверхность котла КВр-1,6 твердотопливного выполнена из плотных регистров, вставленных друг в друга в шахматном порядке. Это обеспечивает значительную нагревательную площадь, высокий коэффициент передачи тепла и, что немаловажно, компактность котла. В связи с этим горячие дымовые газы подвергаются охлаждению до 180-200 °С.
Температура наружных стенок котла не превышает 30 °С. Это достигается изоляцией котла, состоящей из плит ПТЭ, обшитых стальными листами.
Гидравлическая схема котла
Оптимальная конструкция котла КВр-1,6 твердотопливного предполагает минимальные требования к водоподготовке. Скорость движения воды в трубах составляет 1-1,5 м/сек. Это вызывает турбулизацию водного потока, что препятствует отложению солей и образованию накипи на стенках труб. Коллекторы котла снабжены многочисленными перегородками, которые не допускают образование застойных зон, возникновение теплового напряжения в трубах и перегрев. Таким образом, многоходовая система циркуляции водного потока и ее скорость обеспечивают высокую мощность котла и маневренность. А небольшой объем и гладкотрубность системы делают твердотопливный котел КВр-1,6 безопасным в эксплуатации и исключают взрывоопасность в любой ситуации.
Монтаж котла
Максимальная монтажная готовность котла обеспечивает простоту и скорость его установки. Котел КВр-1,6 твердотопливный поставляется покупателю двумя блоками - котел с изоляцией и топка с опорами. Топка устанавливается в котельной на специально подготовленную ровную поверхность и закрепляется анкерными болтами. На топку устанавливается котельный блок. Затем подключаются теплоноситель, запорная система, контрольно-измерительная система и газоход с дымососом.
Преимущества котлов
- Низкая стоимость котла
- Высокий КПД и экономичность
- Компактность
- Быстрое достижение запланированной мощности
- Удобство в эксплуатации
- Надежность и безаварийность
Котельный завод производит любые модели котлов 1,6 МВт
- котлы с эпизодическим применением древесного топлива КВр 1,6 в мультитопливном исполнении;
- с механическими топками ТШПМ с шурующей планкой;
- для частичной механизации процесса сжигания котлы с топками РПК;
- с топками ЗП РПК с поворотными колосниками и механическим забрасывателем ЗП;
- с механическими топками ТЛПХ с ленточным колосниковым полотном переднего хода;
- газовые и жидкотопливные котлы 1,6 МВт.
Чтобы получить дополнительную информацию и купить котел КВр-1,6, позвоните по телефону +7-7172-69-59-73 или закажите он-лайн. Кроме стандартных моделей, можно заказать индивидуальный проект, вписанный в схему уже существующей котельной и предусматривающий отвод и подвод теплоносителя в нужном месте. Также можно купить котел КВр-1,6 с комплектацией, измененной по вашим требованиям. Для организаций, принимающих участие в тендерах, предлагается доработка и производство котельного оборудования в соответствии с аукционными заявками. Мы также предлагаем услуги по проектированию новых котельных и разработке проектов реконструкции существующих котельных.
