Дровяной парогенератор

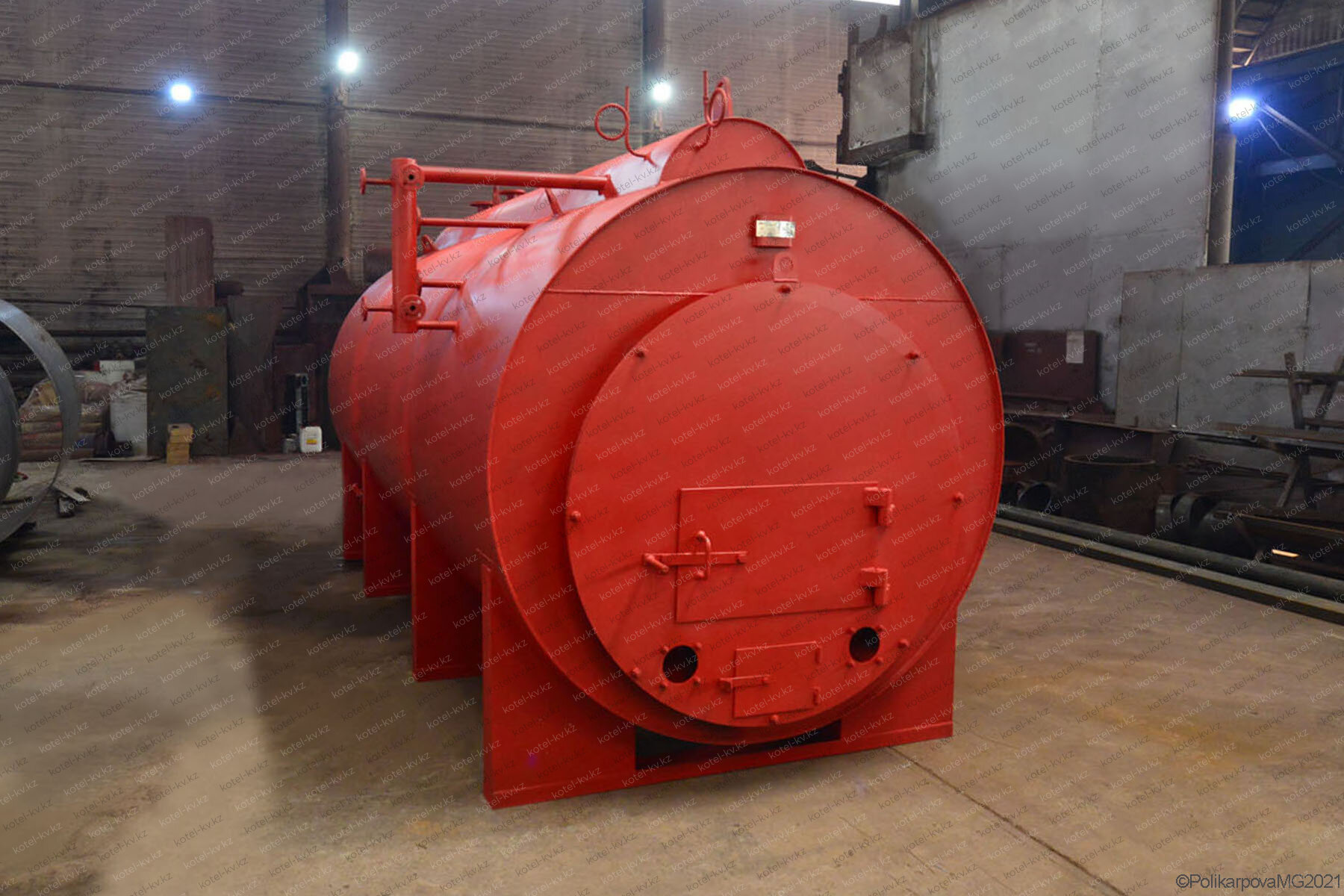

Как известно, парогенераторы различаются мощностью и паропроизводительностью. Дровяной парогенератор на базе парового котла КП выпускается производительностью 300, 500, 700 и 1000 кг в час.

Дровяной парогенератор, который в качестве основного топлива использует дрова, может применятся в самых различных отраслях народного хозяйства и для обслуживания технологических процессов.

Дровяные парогенераторы устанавливают на предприятия пищевой, легкой, деревообрабатывающей промышленности, в сельском хозяйстве, при производстве стройматериалов, в нефтяной и коммунальной отраслях, там, где необходим пар низкого давления 0,07 МПа температурой до 115 °С. Пар может быть использован для санитарной обработки емкостей и оборудования, просушки, пропаривания и нагревания сырья, создания необходимой температуры и влажности в помещениях.

Основное преимущество дров перед другими видами топлива заключается в цене и доступности для тех районов, где нет газа или невозможно организовать железнодорожные поставки угля. Кроме того, дровяной парогенератор достаточно прост в эксплуатации и монтаже.

Конструкция и принцип работы дровяных парогенераторов

Дровяной парогенератор представляет собой два цилиндра из стального листа, закрепленных один в другом и расположенных горизонтально. Меньший по размеру цилиндр, так называемая жаровая труба, скреплен с большим паросборником и фланцами. В передней части жаровой трубы находится топка с колосниковой решеткой, на которой проходит реакция горения. Топка имеет увеличенные размеры, для того чтобы обеспечить удобную загрузку дров и полное их выгорание без недожога. К передней части котла крепится чугунная плита с загрузочной дверцей и креплением для вентилятора поддува. Вентилятор обеспечивает подачу воздуха в топку для того чтобы поддержть процесс горения, а при необходимости его усиления. В задней части жаровой трубы расположен трубный конвективный пучок.

Иногда дровяной парогенератор может иметь жаровую трубу, сдвинутую вбок относительно внешнего цилиндра. Это делается для того, чтобы увеличить количество паровых пузырей в узком пространстве между корпусом и трубой и улучшить циркуляцию в котле.

В основе принципа работы дровяного парогенератора находится процесс теплообмена между горячими дымовыми газами, образующимися в процессе горения и водой. Газы проходят через конвективный пучок труб, которые соединяют две части водяной рубашки, расположенной вокруг жаровой трубы. В результате кипения и испарения воды получается пар, конденсирующийся в верхней части котла в паросборнике. К потребителям пар попадает через паропровод.

Комплектация и монтаж

В комплект дровяного парогенератора кроме самого котла входит:

  • водомерная колонка;
  • манометр;
  • два предохранительных клапана;
  • щит управления с необходимыми контрольно-измерительными приборами;
  • сборная дымовая труба;
  • вентилятор.

Насос в комплект поставки не входит, его необходимо подбирать в зависимости от гидравлической схемы.

Чтобы установить дровяной парогенератор, необходимо подготовить площадку с фундаментом, на которой анкерными болтами крепится конструкция. Парогенератор опирается на чугунные опоры, три из которых предпочтительно изготавливают подвижными для предотвращения деформации стенок при нагревании. В местах, где стенки котла соприкасаются с кирпичной обмуровкой, необходимо проложить асбест.

После установки дровяного парогенератора, его подключают по воде, устанавливают запорную арматуру и контрольно-измерительные приборы. В заключение к котлу подсоединяют дымоход и вентилятор.
