Циклоны БЦ 2

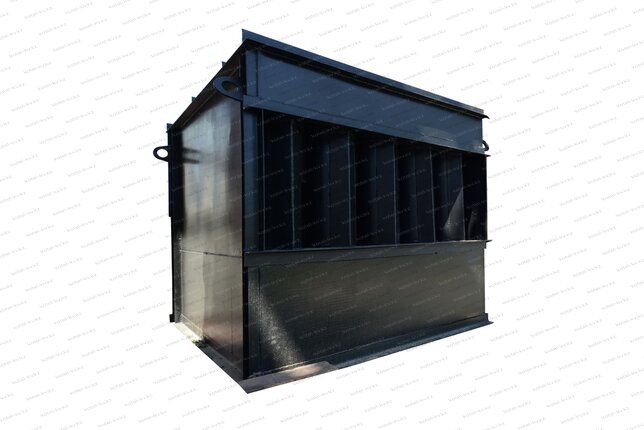

Батарейные циклоны БЦ 2

Батарейные циклоны типа БЦ 2 применяются в основном для котельных средней и малой производительности. БЦ-2 предназначены для сухого улавливания золы, уносимой дымовыми газами из топок паровых котлов производительностью 6,5-25 т/ч и водогрейных котлов производительностью 4-10 Гкал/ч при сжигании твердого золосодержащего топлива. Их устанавливают в газовом тракте после котла перед дымососом. В большинстве случаев циклоны БЦ 2, устанавливаются в котельных с котлами типа КЕ, ДКВР, а также КВ-ТС.

Устройство циклонов БЦ 2

Батарейные циклоны БЦ 2 представляют собой золоуловитель, составленный из параллельно установленных циклонных элементов, объединенных в одном корпусе и имеющих общие подвод и отвод газов, а также сборный бункер.

В зависимости от типоразмера циклоны БЦ 2 имеют от 20 до 56 цельнолитых чугунных циклонных элементов, внутренний диаметр цилиндрической части которых равен 254 мм; элементы снабжены выхлопными трубами (направляющими аппаратами) типа "розетка" с углом наклона α=25°. Корпус батарейных циклонов БЦ 2 имеет две параллельно работающие секции. Такое устройство циклонов позволяет сохранять оптимальную скорость движения газов в циклонных элементах при переменных нагрузках (работа котельных в летний и зимний периоды) путем отключения соответствующих секций. Кроме того, секционирование исключает переток газов из одних элементов в другие через пылевой бункер. В каждой секции на крышках установлены предохранительные клапаны во избежание повреждения аппарата при взрывах или хлопках в процессе очистки взрывоопасных пылегазовых смесей. Корпус и бункер батарейных циклонов БЦ 2 изготовляют сварными из листовой стали. Сварные швы корпусов батарейных циклонов обеспечивают газоплотность всего циклона.

Батарейные циклоны БЦ 2 состоят из выхлопных труб с закручивающими лопатками, набора циклонных элементов, опоры и решётки, кожуха и верхней панели с теплоизоляцией, присоединительного патрубка, бункера.

В комплект поставки циклона БЦ 2 входят блок циклонный в сборе, бункер, паспорт и инструкция по монтажу и эксплуатации батарейного циклона.

Купить циклоны БЦ 2

Котельный завод Энергия К производит циклоны широкого модельного ряда. Чтобы купить циклоны БЦ 2 обратитесь по телефону +7 (7172) 69-59-73 или закажите он-лайн.
