Технические характеристики

Марка котла Котел на дровах 0.7 МВт
Вид топлива Дрова
Вид топки Ручная колосниковая
Мощность, КВт 700
Мощность, МВт 0.7
Мощность, Гкал 0.6
Отапливаемая площадь, м2 7000
Отапливаемый объем, м3 21000
Тяга Уравновешенная
Низшая теплота сгорания топлива, кКал/кг 2000
КПД котла, не менее, % 73
Расход топлива, кг/ч 385
Расход условного топлива, кг/ч 110.6
Температура уходящих газов, °C 250
Расход теплоносителя среды, м³/ч 124
Температура воды, °C 70-95
Давление рабочей среды, МПа (кгс/см2) 0.3-0.6 (3.0-6.0)
Гидравлическое сопротивление котла при перепаде температур 25°C, МПа (кгс/cм²) 0.07 (0.7)
Аэродинамическое сопротивление, Па (мм. вод. ст.) 67
Габаритные размеры котельного блока, длина*ширина*высота, мм 2290*1750*2100
Цена продукта, тңг. 2 248 829

Файлы для загрузки

Прайс лист на котлы водогрейные
Файл формата pdf, 267,95 кБ

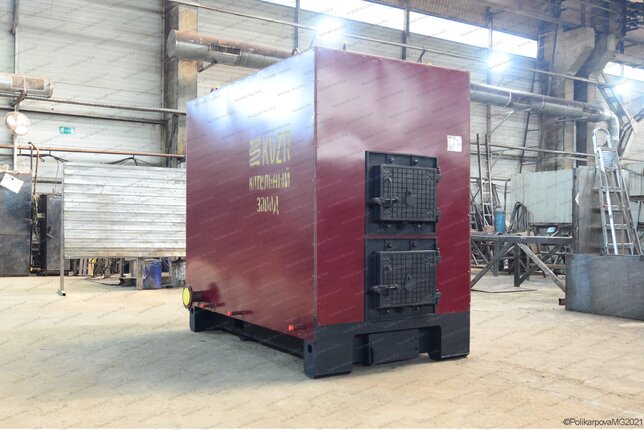

Котел 0,7 МВт на дровах

  • Котел на дровах 0,7 МВт
  • Котлы на дровах
  • Производство дровяных котлов
  • Изготовление котлов на дровах
  • Производство дровяных котлов
  • Изготовление котлов
Котел на дровах 0,7 МВт
Котлы на дровах
Производство дровяных котлов
Изготовление котлов на дровах
Производство дровяных котлов
Изготовление котлов

Чертеж котла 0,7 МВт на дровах

  • Чертеж котла 0,7 МВт на дровах

Применение котла

Дровяной водогрейный котел мощностью 700 кВт и служит для отопления и горячего водоснабжения помещений до 21000 м3. Температура нагрева воды в системе - 115 °С, рабочее давление 3-6 МПа. Предназначен для котельных с ручными топками. В качестве основного вида топлива используются дрова, уголь идет как резервное топливо. Циркуляция воздуха обеспечивается вентилятором поддува, принудительная тяга дымососом.

Конструкция котла на дровах

Котел 700 кВт на дровах является гладкотрубным и выполнен в горизонтальной компоновке. Передняя часть котла - это ручная колосниковая топка с газоплотным топочным пространством и зольником. В задней части установлен двухходовой конвективный пакет из змеевиковых труб. Снаружи котел имеет каркас, обшитый стальными листами, с установленной на нем теплоизоляцией. Люк для очистки находится сверху конвективной части. На фронте одна над другой устанавливаются две топочные двери.

Котел 700 кВт на дровах имеет большой объем загрузочной камеры, что обеспечивает использование для загрузки объемного древесного топлива и более полное выгорание топлива. Верхняя загрузка способствует равномерному заполнению топочной камеры и контролю процесса горения.

Увеличить зону догорания легких и мелких топливных древесных частиц, которые захватываются потоком уходящих газов, помогает поворотная камера, установленная на выходе из топочной камеры котла перед конвективным пучком. Конвективные пакеты котла работают максимально эффективно с учетом специфики характеристик древесины.

Комплект поставки котла

Колосники, топочная дверка, клапаны предохранительные, вентили, манометры, термометры, вентилятор поддува, паспорт котла, инструкция по эксплуатации котла.

Экономичность котла

Котел 700 кВт на дровах имеет высокий коэффициент полезного действия, который обусловлен собственно конструкцией котла. Потери тепла, связанные с недожогом топлива (химическим и механическим), с температурой уходящих газов и через ограждающие поверхности, в таких котлах минимальны.

В котле этой модели происходит полное прогорание топлива и мельчайших частиц, выносимых в топочное пространство. Это достигается за счет большого объема топочной камеры и ее оптимальной высоты. В котле предусмотрена как большая зона загрузки, зона горения древесного топлива, так и зона выхода дымовых газов. Образующиеся в результате сгорания топлива шлак и зола проваливаются в находящийся под колосниками зольный короб.

Вварка стальной полосы между охлаждаемыми трубами обеспечивает газоплотность топки и исключает подсос холодного воздуха в зону горения. Воздух в топку для прохождения реакции горения подается из зольника снизу.

Конвективная поверхность котла 700 кВт на дровах выполнена из плотных регистров, вставленных друг в друга в шахматном порядке. Это обеспечивает значительную нагревательную площадь, высокий коэффициент передачи тепла и, что немаловажно, компактность котла. В связи с этим горячие дымовые газы подвергаются охлаждению до 180-200 °С.

Температура наружных стенок котла не превышает 30 °С. Это достигается изоляцией котла, состоящей из плит ПТЭ, обшитых стальными листами.

Гидравлическая схема котла

Оптимальная конструкция котла 700 кВт на дровах предполагает минимальные требования к водоподготовке. Скорость движения воды в трубах составляет 1-1,5 м/сек. Это вызывает турбулизацию водного потока, что препятствует отложению солей и образованию накипи на стенках труб. Коллекторы котла снабжены многочисленными перегородками, которые не допускают образование застойных зон, возникновение теплового напряжения в трубах и перегрев. Таким образом, многоходовая система циркуляции водного потока и ее скорость обеспечивают высокую мощность котла и маневренность. А небольшой объем и гладкотрубность системы делают дровяной котел 700 кВт безопасным в эксплуатации и исключают взрывоопасность в любой ситуации.

Монтаж котла

Максимальная монтажная готовность котла обеспечивает простоту и скорость его установки. Котел 700 кВт на дровах поставляется покупателю моноблоком - котел с изоляцией и топка с опорами и зольниками. Блок устанавливается на топку. Затем подключаются теплоноситель, запорная система, контрольно-измерительная система, вентилятор и газоход с дымососом.

Преимущества котлов

  • Низкая стоимость котла
  • Высокий КПД и экономичность
  • Длина закладки дров до 1 м
  • Компактность
  • Быстрое достижение запланированной мощности
  • Удобство в эксплуатации
  • Надежность и безаварийность
  • Минимальные требования к качеству питательной воды

Котельный завод производит любые модели котлов 700 кВт

Купить котел 700 кВт на дровах можно через наш электронный магазин или получив консультацию специалиста по телефону +7 (7172) 69-59-06. Кроме стандартных моделей, можно заказать индивидуальный проект, вписанный в схему уже существующей котельной и предусматривающий отвод и подвод теплоносителя в нужном месте. Также можно купить котел 700 кВт на дровах с комплектацией, измененной по вашим требованиям. Для организаций, принимающих участие в тендерах, предлагается доработка и производство котельного оборудования в соответствии с аукционными заявками. Мы также предлагаем услуги по проектированию новых котельных и разработке проектов реконструкции существующих котельных.
